诶比AB80/ABTS/ABMS矩阵系统
[来源] 诶比控股集团 [作者] 本站编辑 [发表时间] 2010-10-28 10:53:00

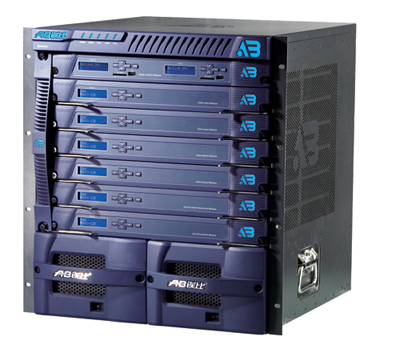

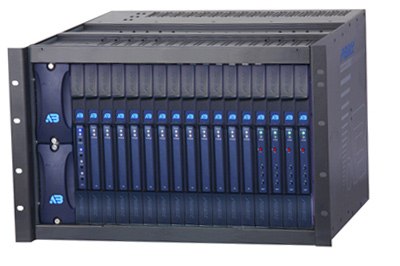

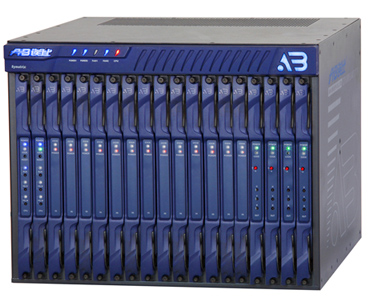

AB80/ABTS/ABMS矩阵系统
产品简介
AB80/ABTS/ABMS矩阵切换控制系统集视音频输入/输出切换、外接设备控制于一体,支持前端设备控制、热备份控制 (CPU热备份,电源热备份)、故障报警等功能。采用插拔式模块化设计, 包括电源模块、中央处理单元模块、数据缓冲模块、视频丢失检测模块、音/视频输入模块和音/视频输出模块。内置机架模块板负责整个机架的状态管理,监视机架电源模块、中央处理器模块、音视频输入输出模块、外置报警扩展单元、切换/报警/辅助跟随器、控制码接口单元等设备的工作状态。
AB80/ABTS矩阵系统则最大可切换1024路视频输入信号到128路视频输出,单机箱192路输入/16路输出,或256个输入,或128路输入/32路输出;支持32路总线制；并且可配置多个控制键盘或计算机图形工作站。支持三级以上的多种组网功能，以太网多级联网,穿透式多级联网等远程多级编程控制。
ABMS矩阵系统具有单机多路多种视频输入、 多路多种视频输出(光纤/模拟)及多个控制终端; 多系统连接输入至少可达50万路,单系统可控制至少4096个视频输入和512个视频输出，单机箱至少416输入或128路输出。
产品特点
模块采用嵌入时微处理器设计,功能丰富、性能稳定；
采用电信级设计，支持内置双电源热备份、双CPU热备份、双风扇工作模式,支持带电热插拔即插即用；
机架式统一综合管理功能;
具有中英文标题、状态信息、时间日期叠加显示；
键盘口令输入，限制无关人员操作
可选内部视频丢失检测
内置机架模块板负责机架的状态管理;
具有定时事件调用功能；
多种不同的报警显示及清除方式；
所有编程数据的备用电池保护,可通过系统备份软件将所有设置数据备份到PC机
多个系统可通过光纤、以太网、RS-232数据联合组成大型视音频交换网；
多级用户权限设定,区域权限、浏览权限、控制权限等；
图形化PC终端软件为用户提供友好而直观的操作界面。
支持内置双电源、双CPU热备份；
支持系统综合管理功能；
大容量视音频切换控制;
采用模块化设计，支持带电热插拔；
多种联网方式,光纤/以太网/RS-232数据联网可选；
方便的系统维护功能,模块与接口板前后分离。
技术参数
|
视频指标 |
|
|
复合视频信号： |
1.0Vp-p |
|
视频输入： |
BNC插座，16～1024路视频输入 |
|
视频输出： |
BNC插座,4～128路视频输出 |
|
带宽： |
17MHz |
|
频响： |
12MHz范围内±0.5dB |
|
信噪比： |
-65dB(Vp-p与有效值噪声之比) |
|
邻频道串扰： |
-55dB,典型值在3.58MHz |
|
输入之间串扰： |
-70 dB,典型值在3.58MHz |
|
差分相位： |
≤1.5° |
|
差分增益： |
≤1.0% |
|
倾斜： |
0.5% |
|
增益： |
额定值±1dB |
|
同程丢失： |
≥40dB |
|
微分延迟： |
±1.0度 |
|
直流电平： |
0伏 |
|
切换： |
全交叉点矩阵完全切换 |
|
切换速度： |
小于10毫秒（典型） |
|
数据指标 |
|
|
RS-232数据： |
8个RJ-45型数据插座 |
|
波特率（比特）： |
1200，2400，4800，9600 ，19200，38400 |
|
高速数据输出: |
BNC接口 |
|
波特率（比特）： |
38400 |
|
音频指标 |
|
|
输入/输出阻抗： |
600欧非平衡 |
|
输入/输出电平： |
0～4Vp-p |
|
频率响应： |
20Hz～20KHz |
|
信噪比： |
-85db |
|
音频失真 |
≤1% |
|
环境指标 |
|
|
温度： |
0～50℃ |
|
湿度： |
0～95％ RH (无冷凝) |
|
电气指标 |
|
|
交流电源： |
双电源、热备份，110/230VAC，50/60Hz |
|
电源接口： |
IEC连接器 |
|
电源功率： |
50W |
|
纹波噪声： |
＜100mVp-p |
|
切换速率： |
＜10ms(典型值) |
|
切换同步： |
场消隐期切换，电源/外同步 |
|
机械指标 |
|
|
安装： |
19"EIA机柜安装,高6U |
|
尺寸: |
267mm×483mm×454mm |
|
重量： |
35Kg (含16块组件卡) |
