AB非压缩数字光端机
[来源] 诶比控股集团 [作者] 本站编辑 [发表时间] 2010-10-28 11:02:00

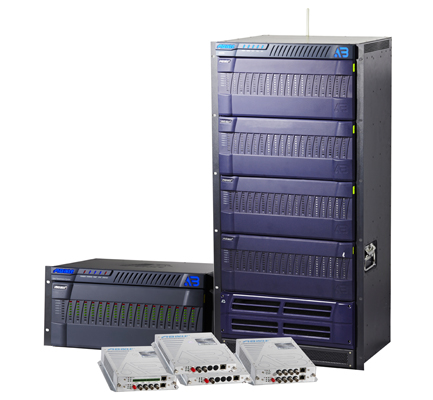

AB非压缩数字光端机
产品简介
AB非压缩数字光传输系统采用世界首创的光热插拔专利技术，为高质量电视监控应用而开发的广播级视频、音频、数据复用非压缩数字传输系统。该系列产品采用了先进的设计技术和高性能芯片，实现在单芯光纤中可传输128路视频、128 路音频、64路双向数据及其他多种业务，并具有光纤网管与无线网管双重管理功能
产品特点
支持GIS设备地理业务信息管理功能
支持DVS功能
嵌入式Linux操作系统支持远程在线升级功能
智能IP网络管理功能
支持大容量传输
采用“光桥热插技术”维护更方便的功能
支持视频排线环接输出功能
系统管理及短信告警功能
支持内置双电源备份功能
支持断电保护功能
具有总线数据共享功能
多业务模块、灵活配置
支持网络视频服务
支持视频排线环接双输出功能
电子地图管理，设备地理定位
通过国家广电部、交通部、公安部、信息产业部检测认证
8/10/12位数字非压缩视频编码传输
支持视频、音频、数据、IP网络、E1、电话、对讲、报警等多业务并行传输
支持RS-232、RS-422、RS-485、曼码、Biphase等数据通讯格式
电源、链路、视频、数据、网络工作状态灯指示，实时监视系统的运行状况
技术参数
|
视频指标 |
|
|
视频通道数 |
1～128路 |
|
*信噪比(加权) |
S/N≥70dB |
|
接口形式 |
BNC |
|
信号制式 |
PAL/NTSC/SECAM |
|
输入/输出阻抗 |
75 Ω(不平衡) |
|
输入/ 输出电压 |
1VP-P(峰-峰值) |
|
视频带宽 |
5Hz～10MHz |
|
采样编码 |
8bit/10bit/12bit |
|
采样频率 |
15.36MHz |
|
*微分增益 |
DG ≤1%( 典型值) |
|
*微分相位 |
DP ≤1°( 典型值) |
|
*信号不平度 |
±2dB |
|
监控音频指标 |
|
|
采样编码 |
24bit |
|
采样频率 |
48KHZ |
|
*信噪比 |
≥85dB |
|
尺寸 |
|
|
独立式（单插槽）： |
250mm(长)X165mm(宽)x40mm(高） |
|
标准式（1U）： |
482mm(长)X320mm(宽)x44mm(高) |
|
插卡式（5U）： |
483mm(长)X245mm(宽)x222mm(高) |
|
数据指标 |
|
|
数据格式 |
RS-232/RS422/RS485/曼码等可选 |
|
波特率 |
0～512kbps |
|
总采样频率 |
155MHz |
|
误码率 |
小于10-14 |
|
网络指标 |
|
|
接口形式 |
RJ-45 |
|
网络协议
传输速率 |
符合IEEE802.3
10Mbps/100Mbps/1000Mbps |
|
传输模式 |
支持全双工 |
|
光学指标 |
|
|
发射功率 |
0～-8dBm |
|
接受灵敏度 |
优于-37dBm |
|
环境特性指标 |
|
|
工作温度 |
-40℃～+74℃ |
|
贮存温度 |
-40℃～+85℃ |
|
工作湿度 |
0～95%无冷凝 |
|
系统参数 |
|
|
MTBF |
≥105小时 |
|
系统误码率 |
优于10-14 |
|
防雷措施 |
内置半导体防雷技术 |
