一、概述

     大家都知道今年的8月要在北京举办第29届奥运会，为确保奥运会的顺利举行，北京市进行了大量的图像信息监控系统建设，包括对各奥运场馆、交通场站。主要道路和重点区域的视频监控，很多单位新建改建后的系统的监控点位之多和监控范围之广都是前所未有的。

     因此，笔者根据多年的安防监控建设经验，发表如下见解，以便为大家正确认识联网管理控制器在模／数混合视频监控系统中的应用提供参考。

     二、模拟视频监控系统现状及局限性

     目前我国大部分城市的公安部门均已建立了视频监控系统，但由于行业内没有统一的建设标准，各地区经济差异又比较大，从而导致视频监控系统模式和产品五花八门，系统协议也各不相同，很难将各个系统进行联网，资源共享，造成了资源浪费。

     在一些经济发达的城市中，由于对公安视频监控系统的建设进行了前期规划，并已实现了行业范围内的大联网。目前公安系统普遍使用的矩阵是MAX1000矩阵，MAX1000是专门按照树型网结构设计的，是具有联网功能的模拟视频矩阵系统；而且是目前引入我国的视频监控系统中组网规模最大的系统。基于MAX1000矩阵系统的自身特点，它可以进行7级联网，单系统可实现4096*512的视频输入输出，同时可接入系统的控制键盘达到99个。在矩阵联网时，多以模拟视频矩阵构成的视频监控系统为节点；通过一对一的光纤传输系统进行联网。以北京为例，该市去年就已明确提出了公安内部图像资源要三级联网，两级管理，统一整合的要求。目前北京市公安局的视频监控系统多为三级联网，即市局分局、派出所（、街道，实际上是四级联网，第四级为街道），由于全部采用模拟视频矩阵和光纤传输视频图像信息，因此图像质量比较高；网络内的任意节点上的操作员均可方便自如地控制快球实时捕捉快速移动目标，控制命令延时不易察觉。但是原有的模拟联网系统由于其自身的设计的问题也存在很多不足之处，例如：

     1、经过多年的建设，原有的模拟视频监控系统容量已趋于饱和，系统监控中心已很难接入新的摄像头和联网需求。在理想状态下，MAX1000矩阵系统的单机最大视频输入容量是4096路，通过矩阵联网最多可达9999路视频输入，如果视频监控系统的摄像机数量超过9999个，就很难再接入原有系统中。目前，全北京市共有摄像机数量约28万左右，如果将各种视频监控信号都接入市公安局指挥中心，即使是通过矩阵联网的方式最多也只能接入9999路，远远不能满足全部视频接入要求。
     2、模拟视频监控系统间的联网在一定程度上实现了图像资源的共享，但干线管理和用户级别权限管理等问题制约了模拟视频监控系统大规模化的发展，制约了其在城市视频监控系统领域中的应用。同时也是对现有资源的一种浪费。模拟矩阵系统联网的视频干线管理只是基于随机轮循的原则，没有考虑干线复用、抢占及预留等需求。在每个独立的矩阵系统中，用户的权限与其使用的模拟矩阵控制键盘绑定，通过在矩阵主权的软件配置过程中定义本系统内的矩阵控制键盘，确定各键盘的控制优先级来确定用户的优先级别，这种设置只在本系统范围内有效，无法实现全网统一管理。如果用户通过矩阵联网方式访问其它矩阵系统，无
 论其控制权限高低，在被访问的系统中控制权都是本地优先。
     3、视频干线的管理只是基于随机轮循的原则，管理方式过于简单，没有考虑干线的复用，抢占以及预留等特殊的应用需求。
     4、联网节点个数（矩阵个数）限定在99个以内。
     5、现有联网无法兼容或没有考虑其它厂家的模拟设备。
     6、没有考虑到数字化视频管理和建设的发展需求，缺少数字网、数字化视频联网建设的接口。没有考虑统一的数模混合的图像信息管理平台的建设，无法适应眼前和将来的数字化建设需求。
     7、现有视频监控系统的图像存储设备不能满足海量存储要求，存储系统的录像分辨率较低，保存时间较短，存储调用和管理方式不够灵活，存储设备图像信息输入端和容量不足。
     针对上述诸多不足，在此我们看重讨论系统的统一权限和干线管理问题，这也是模拟系统的数字化升级过程中较为棘手的问题。

     三、模/数混合视频监控系统的解决方案及优势

     针对系统的干线管理和权限管理，我们先来看一个模拟数字混合视频监控系统的系统结构原理图。（见图1）而针对图1中的每一个节点（暂时将每一个方框定义为一个节点）的更详细的系统结构如图2所示。

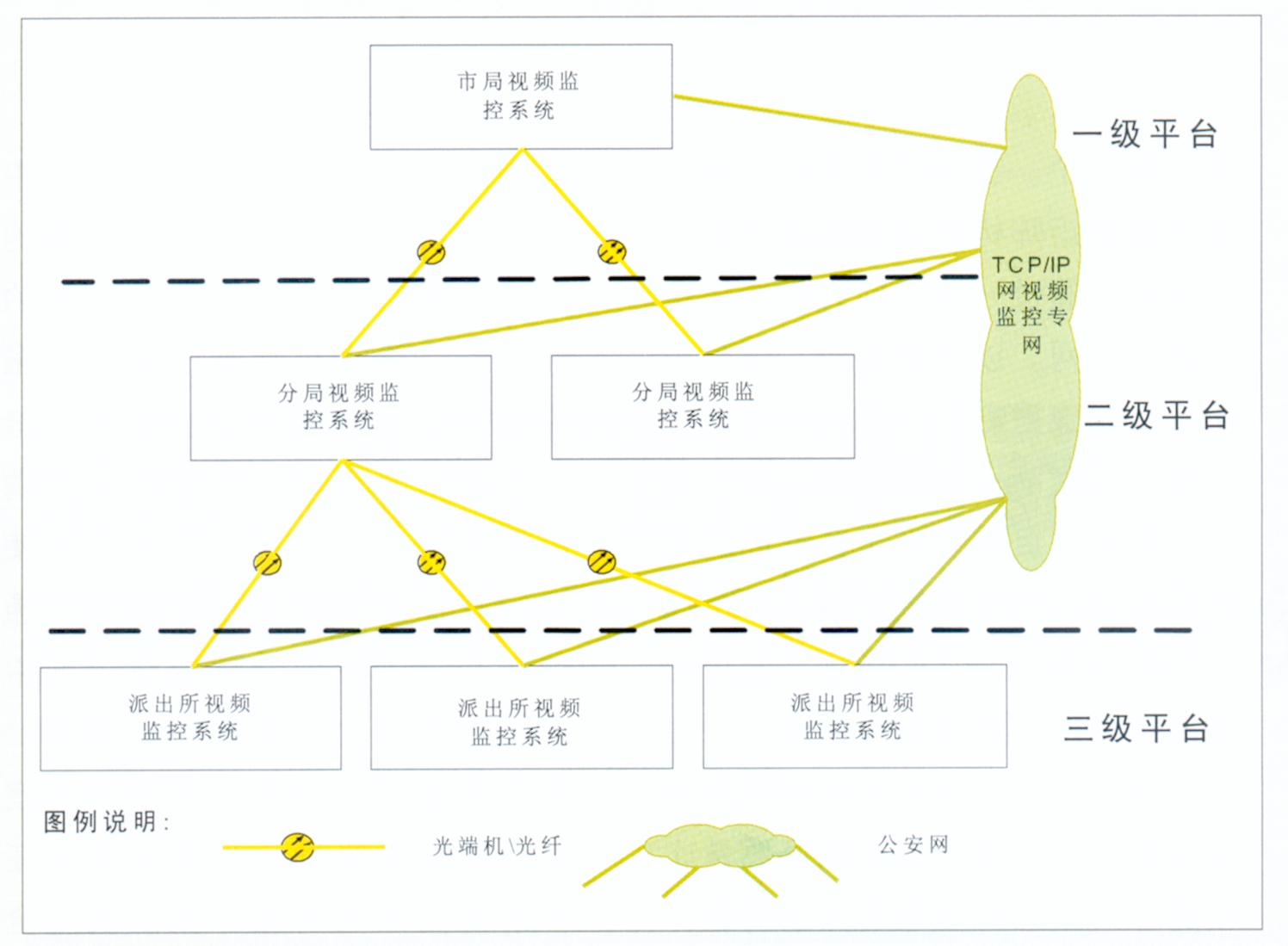

图1

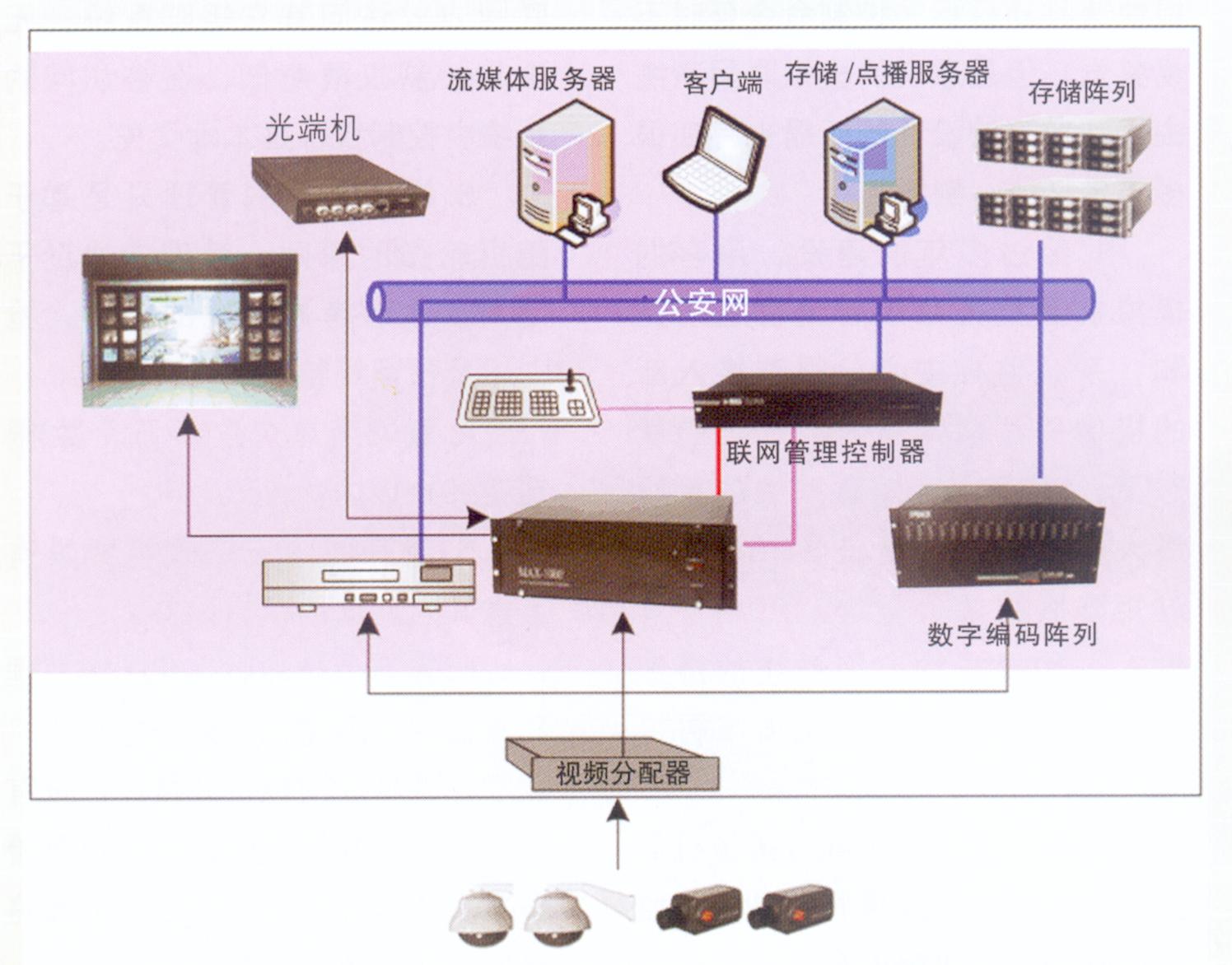

图2

     在图2中，除了增加了视频服务器、容户端、数字存储阵列和服务器平台软件等数字化产品，我们不难看出系统中还多了个联网管理控制器。这是我们在平常的模数混合系统中不常见的，这个联网管理控制器实际就是一个干线和优先级管理的基础控制单元，是基于实时嵌入式操作系统开发的专用设备。

     可通过485／422／232等各种串行接口与矩阵连接，按照各种矩阵的控制协议与之通信；支持GE／PglCO／AB／AD／MAX1000／PhiliPS等多家知名厂商模拟矩阵的联网及控制；支持各大厂商的数字硬盘录像机联网，可接入多种模拟视频矩阵、数字视频矩阵以及数字硬盘录像机；支持视频监控系统和报警及门禁系统的事件联动；支持MAX1000／PELCO／AD等多种键盘直接接入。

     通过在各个节点安装联网管理控制器，系统管理员可通过网络远程登录，对系统配置进行修改；系统用户可以在全局同范围内根据统一的系统授权和优先级对各个系统设备进行控制；并支持权限漫游干线仲裁；同时，联网的任何一个视频监控系统配置修改后，其修改信息将自动在系统中同步更新。

     模数混合系统的用户权限划分

     在每一级的管理服务器上都保存着这一级的用户和资源的信息，如果本级的资源要被不同区域的其他用户访问，可以设置该资源的共享属性，这样在每一级服务器都可以获得其他服务器上的共享资源信息。如果某个资源没有共享，说明该资源只能在局部范围内使用。这种方式是一种类似于目录的管理，在中心可以访问到各级平台所共享的所有资源，按照目录树的方式排列，每一级目录能看到的信息包括该级干台自建的资源以及下一级平台共享出来的资源，在分局二级平台中心，也可以访问到该分局内所有共享的资源。

     根据用户使用资源的范围可以将用户划分为全局用户、域内用户和组内用户三种类型。全局用户是可以使用全局范围内资源的用户，域内用户是能使用某个城（分局）内资源的用户，组内用户是只能限制使用某个组（派出所）内资源的用户。不同用户对资源的权限和级别有不同的要求，根据每个用户的权限和使用资源的范围，进行用户的权限、级别设置。对能够在全局范围内进行操作访问的用户，需要在市局中心的管理服务器上建立该用户的信息并设置该用户的权限和访问的资源。而在二级平台范围内（如分局范围内）进行操作访
 问的用户，需要在分局的管理服务器上建立该用户的信息，并设置该用户在二级平台范围内能访问的子域和权限。如果某个用户只能访问所属三级平台（派出所）内资源，则用户信息只要保存在三级平台的网管控制器上，用户信息可由系统管理员根据实际情况进行修改。

     采用统一的权限级别进行管理后，用户对资源的调用将由各级的管理服务器．网管控制器协同管理。组内的资源调用，由组内的网管控制器可直接管理，不需要与外部的管理服务器、网管控制器通信。

     模数混合系统的干线管理

     视频干线是两个矩阵之间视频信息传输的通道，视频干线从类型上分为数字干线、模拟干线。干线路由管理分三级，局部干线由三级平台的网管控制器负责，通常局部干线数量比较少；域内干线由二级平台的管理服务器负责，域间干线由一级平台的管理服务器负责。

     一级平台的管理服务器上保存着全局干线的静态配置信息，二级平台的管理服务器上保存着分局的干线静态配置信息，派出所三级平台的网管控制器上保存着本地的干线静态配置信息。静态干线管理包括：干线配置、设置、预留等；动态干线管理包括干线的分配、释放、抢权和锁定。干线分配就是为用户选择一条合适的路径。抢权是指在新的用户和原有用户争抢同一资源时，系统进行的抢权处理，保证权限高的用户优先获得使用权。不管属于哪种干线管理，最终都必须通过系统中的联网管理控制器进行对比处理后，才能得以实现。

     联网管理控制器解决了全网权限统一的问题，同时，结合系统平台软硬件设备，解决了干线路由管理的问题。使模拟视频监控系统与数字视频监控系统的无缝拼接成为可能，充分结合并体现了模拟系统与数字系统的技术优势。联网管理控制器<
