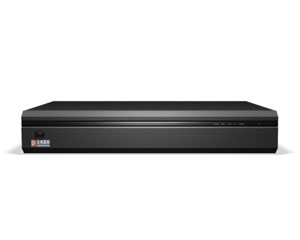

产品概况

     hb7200系列采用h.264压缩算法、嵌入式实时多任务操作系统（rtos）和嵌入式处理器一体化的设计，在单板上集成了视音频采集、压缩、存储、网络传送、多路云台控制、报警检测等功能，实现了整机单板结构，保证了系统的高集成度和高可靠性。hb7200系列提供了多种接口，支持网络、usb 2.0高速备份。

     hb7200系列支持标准画质视频d1 25帧/秒，高画质d1 12帧/秒的性能指标，提供了高清晰度低成本解决方案。

     关键技术指标

     1、视频参数
     视频输入：复合视频输入pal制（25帧/秒） ntsc制（30帧/秒） （bnc接口，1v p-p ,75ω）
     视频输出：一路复合视频输出（bnc接口，1vp-p,75ω）pal制（625线） ntsc制（525线）
     一路vga输出(频率：60hz，分辨率：800x600)
     2、音频参数
     音频输入：2路音频输入（bnc接口，输入阻抗：10kω　输入幅度：vp-p=2.0v line）
     音频输出：一路音频输出（bnc接口，输出阻抗：10kω　输出幅度：vp-p=2.0v line）
     语音对讲：一路音频输入（3.5mm接口，输入阻抗：10kω 输入幅度：vp-p=2.0v line in/ 50mv mic in）
     3、视频压缩：压缩算法：h.264，支持标准画质d1每路25帧/秒，高画质d1每路12帧/秒
     4、音频压缩：压缩算法g.711，音频采样率8k采样/秒，16bit/采样点
     5、操作系统：嵌入式实时操作系统（ rtos）
     7、硬盘接口：1个sata接口，支持 48bit lba 工作模式
     8、报警接口:
     报警输入：报警输入支持常开/常闭两种形式，提供4路报警输入
     报警输出：2路报警输出（常开，继电器闭合输出）
     9、io接口: rs232/rs485，rs-485接口支持网络透明通道连接，支持ps/2鼠标键盘、串口控制键盘
     10、操作方式: 多功能红外遥控器， ps/2鼠标键盘、串口控制键盘
     11、usb 2.0接口：支持数据备份功能
     12、网络接口：10m/100m自适应以太网端口
     13、供电电源：220±30% v，50±3% hz 110±20% v，60±3% hz 可选
     14、机箱尺寸：325 x 220 x 55(长x宽 x高，毫米）

     压缩功能
     1、支持 pal / ntsc4.43 / ntsc3.58 制式视频信号。
     2、视频压缩采用h.264压缩技术，支持变码率和支持变帧率，可设定视频图像质量和压缩码流。
     3、每路视音频信号独立实时压缩，音频压缩标准采用g.722。视频和音频信号压缩后生成复合的h.264码流，码流回放时视频和音频保持同步。也可设置不用音频。
     4、双流压缩：主码流本地存储，副码流适用于图像在低带宽网络上传输。
     5、有6种录像质量供选择，典型数据量统计（仅供参考）
 cif: 画质 1 -150m/h， 2 -100m/h， 3 -80m/h， 4 -70m/h， 5 -50m/h， 6 -40m/h

     网络功能
     1、支持tcp/ip协议（支持arp、rarp、ip、tcp、pppoe、dhcp等等），支持宽带拨号上网,同时支持断线自动重拨，支持域名解析。
     2、完备的网络端控制命令，通过网络可以使用客户端管理器控制嵌入式硬盘录像机、设置主机各种参数、远程升级和维护。
     3、具备web server功能，能通过ie浏览器访问主机，支持域名解析、监看实时图像、点播录像数据以及控制云台。
     4、内置多种云台控制协议，可以在主机端和网络端控制云台和镜头、雨刷等

     录像功能
     1、录像模式：手动录像、定时录像、移动检测录像、报警录像，支持录像内容的分类检索，每路视音频录像参数均可单独设置。
     2、视频移动动态检测功能，每路视频可设置多个动态检测区域，可以实现实时画面全屏蔽，全屏蔽状态的时候录像不会被屏蔽。
     3、管理主机可通过网络实时纪录压缩码流，支持借助网络将图像声音同步直接录入电脑。
     4、支持通道名叠加，支持通道录像日期、时间叠加，支持图标叠加、局部马赛克和遮盖。

     放像功能
     1、本地放像：精确时间定位放像、手动录像内容检索放像、定时录像内容检索放像、移动检测录像内容检索放像、报警录像内容检索放像。
     2、支持管理主机本地回放通过网络实时纪录压缩码流。
     3、支持画中画放像，可以使用客户端管理器达到多路回放的放像模式，不影响实时图像以及录像。
     4、支持管理主机安装hb1500系列视频编码卡直接输出视频在电视墙上显示。
     5、支持 4 个级别的快放、 4 个级别慢放、4个级别倒放、暂停、单帧回放模式；按时间回放定位准确。

     实时监看监听功能
     1、支持本地监视器和vga显示器显示，支持电视墙功能。
     2、支持每个通道录像参数（亮度、对比度、色度、饱和度）的调节。
     3、显示模式（ 1路/4路/8路/9路）切换迅速，没有延迟，支持画中画模式；支持画面轮巡功能，可以根据需要自由设置是否启用轮巡以及轮巡的时间。
     4、支持回放、预览同时进行。

     存储备份功能
     1、主机提供usb 2.0 备份专用接口，远程通过客户端管理器备份录像机中的录像内容。
     2、强大的硬盘管理功能，支持正常运行状态下对硬盘进行格式化，系统自动实现硬盘扇区损坏跳过功能。
     3、标准 fat32 文件系统格式，录像文件可在 pc 系统上识别，并可在安装随机光盘内的播放软件后播放。

     报警检测功能
     1、本地报警：视频丢失报警、移动侦测报警（140个动态检测区域）、探头触发报警、未接硬盘提示、硬盘无空间提示、视频异常检测、磁盘错误扇区检测。
     2、远程报警：视频丢失报警、移动侦测报警、探头触发报警，可以通过网络远程传送给客户端，借助客户端，可以实现报警录像自动打开。
     3、视频丢失报警信息、移动侦测报警信息、探头触发报警信息可以通过外接设备报警到手机、呼机、或者固定电话（例如：110）。
     4、网络报警联动（报警信号上传），通过pc自带的喇叭进行声音报警，可以实现客户端报警通道图像自动最大化。

     5、视频移动动态检测功能，4/8/16路机每路视频可达pal:396(22*18), ntsc:330(22*15)个动态检测区域。

     安全保障
     1、采用高性能32位嵌入式微处理器及嵌入式实时操作系统，保证了系统高实时性、可靠性和稳定性。
     2、健全的录像日志查询功能（探头报警日志查询、移动侦测报警查询、远程登陆日志查询、录像参数修改日志查询、升级日志查询、回放日志查询、系统启动日志查询）。
     3、系统锁定、按键锁定、口令检验、多级用户授权等多种安全保障功能；用户名、口令及码流传输时用密码加密，防止泄露。
     4、具备看门狗功能，出现异常时系统可自动检测，同时自动重新启动，以完成系统输入、输出以及录像状态等的重新初始化。
