一、前言
进入21世纪，信息是实现科学管理的基础，通过信息共享，能够增加管理的透明度，提高反应速度，提高管理效率。在公交线路设施管理发展历程中，虽然管理人员对现有的管理方式已经积累了丰富的实践经验，但由于对现场信息的实时监控一直未得到解决，信息反馈不及时、不精确、不全面等问题，导致管理手段较为单一，对于突发、紧急事件的解决效率较低。面对当今客户日益增长的服务需求，管理必须采用新的技术来提高效率，提高自身的管理质量与管理水平。
二、公交线路设施管理无线视频监控方案
随着监控技术在公交行业的不断发展和应用，公交无线视频监控系统已经成为城市智能交通不可或缺的组成部分。采用远程无线视频监控技术，可以有效地帮助解决以下问题：
对各种破坏站亭设施的行为进行有效威慑和遏制；
早期发现站亭周围环境脏乱差的问题；
根据站亭乘客数量，对公交车辆情况进行有效调度提供帮助；
对站亭周围的犯罪活动进行有效威慑，为事后处理提供取证依据；
早期发现站亭受损情况，及时处理紧急事故。
由于城市公交线路设施的特殊性，单纯采用有线视频监控技术，可行性很低，成本也太高。无线视频监控技术作为监控技术领域的一个重要组成，近年来得到不断发展，随着移动数据传输网络的不断成熟，特别是CDMA网络的不断成熟，使基于无线公网的视频监控技术，具备了进入智能交通实际应用的条件。
1.系统结构

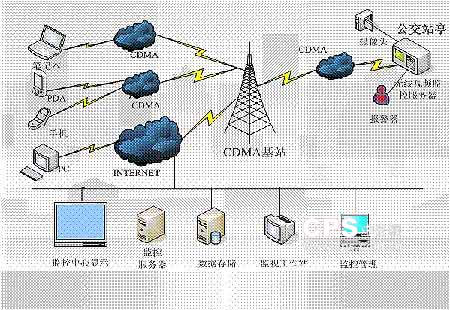

公交站亭无线监控系统包括前端无线视频服务器与智能报警系统、网络传输系统以及监控中心组成，如图1所示。
图1 无线监控系统结构图
(1)前端采集系统
由摄像机、镜头、云台、防雨罩、电源、视频控制服务器与智能报警系统等构成。根据监控点的具体情况，在各监控点安装相应的监控摄像机（彩色或黑白、固定或活动云台、定焦或变焦）和软件系统。在每个监控点可以安装一个或数个监控摄像机。每个视频采集点各匹配一台视频控制服务器。监控摄像机用于各监控点实时视频信号。作为监控系统的补充部分，设计了智能报警系统。该系统为站亭的广告窗玻璃、顶棚玻璃安装玻璃受损传感装置；为站亭灯管安装灯管不亮传感装置，一旦发生玻璃破裂或灯管不亮等情况时，传感器通过智能报警短信平台将受损信息发到监控指挥中心。在下班时间，还可以采用将短信发往指定人员手机的方式，以便有关负责人员能及时了解情况并迅速做出处理决定。
(2)网络传输系统
本系统使用CDMA传输网络。CDMA理论速率153.6Kbps，目前实际测试速率为80kbps，超过目前普通有线电话拨号上网的56kbps，是平均30-40kbps的GPRS数据传输的2-3倍。可以将不同地点的现场视频信息通过无线通讯手段传送到监控中心，支持采用H.263/MPEG-1/2/4等格式的数字视频稳定可靠地进行传输，能够保证视频流的稳定持续传输，并且不受山川、河流、桥梁道路等复杂地形限制。
(3)监控中心
监控管理中心负责接收各监控点通过CDMA网络传输过来的视频信息，监控中心可以通过电视监视器显示各现场监控点的图像信息，也可在通过电视墙进行图像的实时监控，并进行数码录像，控制信号的协调，视频数据可同时存入存储服务器，进行录像的存储、检索、回放、备份、恢复等。监控人员可以通过计算机访问存储服务器查询回放视频录像。
2.系统原理

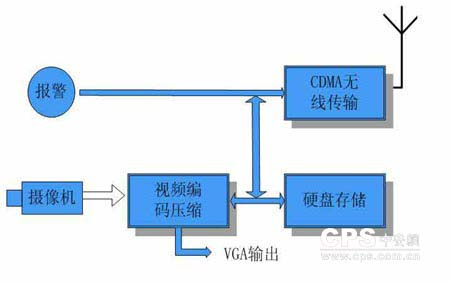

如图2所示，无线视频监控系统通过前端采集设备采集现场信息形成视频信号，嵌入式无线视频监控系统将现场视频信号协议通过硬件压缩后，存储在硬盘。可同时连接128路视频信号,通过中国联通的CDMA网络实时传送到监控中心。该系统采用MPEG-4视频压缩方式，在60Kbps记录速率下采用CIF格式，达到８-15帧的效果。终端用户可用PC、笔记本、PDA、手机等设备，在获得权限的情况下登陆服务器使用视频资源。
如遇到紧急情况，报警被触发时，监控设备在将图像记录到本机的硬盘的同时，将报警信号通过CDMA发送到监控中心。监控中心可根据需要决定是否将图像记录在中心。监控中心还可以调看任意一台或多台监控设备拍摄的现场实时图像，并可根据线路速率及监控需要来调整监控设备的图像质量和帧率。监控设备加电启动后，将会保持与监控中心的通讯连接。如果通讯连接丢失，监控设备可以快速恢复连接并且再次发送图像。
图2 CDMA无线视频监控系统工作原理图
3.系统功能
(1)前端监控设备通过CDMA网络将数据传送到监控中心，可以实现实时的远程图像传送和移动监控的目的；
(2)警报被触发时，监控设备在将图像记录到本机的硬盘的同时，将报警信号通过CDMA发送到监控中心。监控中心可根据需要决定是否将图像记录在中心；
(3)监控中心可以任意调看某一台监控设备拍摄的现场实时图像；
(4)监控设备可根据线路速率及监控需要来调整图像质量和传送速率；
(5)强大的数据存储、备份机制；
(6)监控设备加电启动后，即保持与监控中心的通讯连接。如果通讯连接丢失，监控设备可以快速恢复连接并且再次发送图像；
(7)终端用户可利用计算机、PDA等有线或无线监控、监视设备，通过CDMA来观看远程监控设备实时传回的现场图像；
(8)可设置监控设备对应的服务器域名或IP地址，对监控设备初始化完毕后，视频数据将根据所设置的地址进行数据传输。
4.系统实现
(1)前端设备安装
在每个公交站亭配电柜内安装一台无线视频服务器和智能报警器。在站亭的顶部根据实际的角度安装多个视频采集点，真正的使站亭的监控处于无死角处，一旦当站亭有报警信号通过智能报警器传回监控中心时，维护人员能迅速的调取对应点的视频图像，使管理和维护人员能第一时间知道现场的情况。同时安装报警监控系统前端设备，通过对照明电流的检测来判断其照明灯管的使用情况，当电流低于设定阀值时，说明此灯管没有开启，当电流低于正常使用的电流值的50%时，说明灯管没有正常工作。将检测到的数据上传到监控中心，由监控中心管理软件，根据实际情况及需求，设置相应的报警策略。当达到报警阀值时，系统会自动将信息以短信、电话等方式告知值班人员。

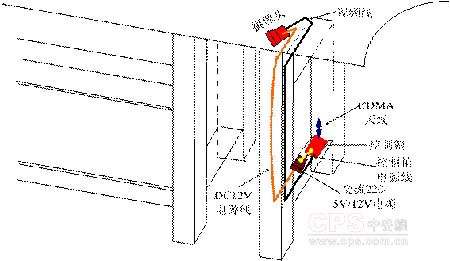

如图3所示，站亭本身有为广告提供的220V交流电源，只要将设备安装到位，接上电源即可。同时系统本身有报警功能，当有人破坏设备正常工作，使传输出现故障的时候，会出现不同形式的报警情况，并通知到监控中心。
图3站亭线路设备安装图
(2)监控中心
监控中心由：监控服务器、数据存储服务器、监控中心大屏幕、监视工作站等组成。

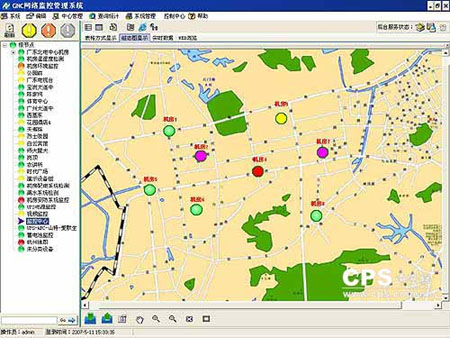

监控中心的主态图可以将各种告警信息进行分级、分类处理后，通过现场的告警和远程无线告警，通知相关人员及时处理告警事件。软件以目录树方式显示所有监控点,现场的告警可以通过监视器上相应的监测点的电子地图的告警闪动和相应的告警铃声通知现场的值班人员。（如图4所示）
图4 监控中心主态图

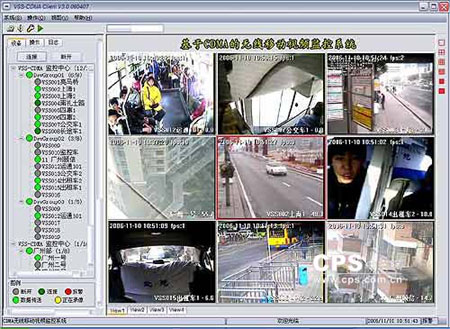

视频监控软件同样也采用目录树方式显示设备列表，鼠标右键或鼠标左键进行拖放操作，显示画面；可支持1/4/9/16画面显示，最多16路显示，支持128路/256路有中、英文两种版本；在软件界面上显示设备信息，包括设备名称、码流、设备状态等信息。（如图5所示）
