CCTV子系统实现基于计算机网络的多功能、多媒体监控,建立与GIS的连接,在地图中显示监控点的分布,具有编辑监控设备的属性、查看实时图像、对前端设备进行控制等功能。
1、设备管理
○ 用户通过管理界面对系统中的视频设备进行添加、删除等操作,并能对视频设备的属性进行查看、修改和保存。
○ 视频设备及其属性包括:
网络视频服务器:编号、类型、名称、地址、受控主机ID,对应主机的输出端口号、输出视频数。 硬盘录象机:服务器名称、地址、受控主机ID,对应主机的输出端口号、输出视频数。 视频主机:编号、类型、名称、端口号、监视器数目、摄像机数目、告警数目、辅助设备数目、键盘数目、云镜控制功能、选择控制功能、预置控制功能、模式控制功能、宏控制功能、编程控制功能。 摄像机:编号、类型、名称、云镜控制功能、预置控制功能、受控主机ID号、对应主机输入编号(摄像机号)、预置位数。 监控终端(连接模拟视频输入的CCS客户端): 编号、类型、名称、受控主机ID号、对应主机的输出端口号、保存图片地址。 辅助设备:编号、类型、名称、主机ID号、对应主机中辅助设备号。 报警设备:编号、类型、报警设备号、报警设备名称、报警动作号、受控主机ID号。

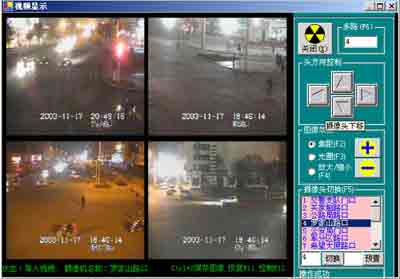

2、视频显示
○ 用户通过点击地图或在所有监控点文字列表中选择所需查看的监控目标,查看监控点的视频图像。 ○ 改变显示方式:用户可通过设置改变界面中同时显示的视频画面数目,最少为单路视频,最多为4路视频同时显示。
3、视频控制
○ 视频切换:用户可以通过按钮切换界面中视频显示画面中的视频图像。 ○ 图像调节:用户通过云镜控制按钮改变监视方位、图像放大缩小、聚焦调节、亮度调节等。
4、图像抓拍
用户可以抓拍视频图像,并存储到指定目录。用于人工监视车辆违章并抓拍车辆的违章图像。
5、预案管理
○ 用户可编制多个预案,并可与系统预案连接,在指挥调度中调用、执行预案。 ○ 预案内容包括:预案名称、用途、预案路线(所涉及的监控点)、各监控点的预制位编号、执行的条件和授权。 |
