1：系统概述

　　铁路轨道交通(火车、高铁，轻轨)由于其污染小、运量大，对于缓解人口密集型大铁路的交通压力起着不可替代的作用。但是，铁路轨道交通系统作为流动的、人员高度集中的公共场所，尤其是高峰时期，大量拥挤人群的环境，与及列车油箱的管理存在诸多的不安全因素，使犯罪分子有可乘之机，要提高列车管理质量和安全程度，仅仅依靠人力是不够的，在列车内外部推行机车视频监控系统，将能极大的解决上述矛盾。通过此系统能够实现多角度的实时记录列车运营过程中的音视频资料。能对乘客的容貌，物品进行记录，保证了发生刑式案件之后追查和划分责任提供强有力的证据。因而设置铁路轨道交通的安全视频监控系统十分必要，现我公司根据成都铁路局提供的一系列安全防范隐患，作出的以下机车视频监控方案系统，由于此方案已经在成都铁路局运行一年多的时间，充分见证了产品的稳定性与方案的可行性，并且得到了上级领导的认可与高度重视，对于安全，富士隆责无旁贷，在后续，我们会努力创新，根据用户需求研发出更专业，高智能化的机车视频监控产品，做一个专业立足于铁路，服务于铁路一体化的专业公司。

　　2： 系统结构

　　城市轨道交通列车视频监控系统主要由两部分组成：车内监控和传输、控制中心监控两个部分。第一部分实现司机室对每节车厢的实时视频集中监控，以利于司机对车厢内出现的突发情况迅速做出反应；第二部分由城市轨道交通控制中心和邻近车站所组成，通过无线视频传输技术实现对运行中的列车车厢内的实时监控，使控制中心能够在第一时间内了解现场情况，并迅速做出总体指令和解决措施。

　　由于列车是由几节车厢连接而成，车厢之间的视频信号传输可通过跨接电缆连接器(一般采用航空插头)实现。系统先将各节车厢前端设备(摄像机)所获取的视频数据实时地传输至列车司机室，通过监视器显示并存储在存储介质中，实现司机室对每节车厢的实时视频集中监控。而要实现城市轨道交通控制中心对运行中的列车车厢内的实时监控，将行驶中列车车厢内的视频监控图像实时传输至控制中心，则必须采用无线传输方式来实现，构建无线视频传输系统，以实现监控图像的传输。

　　现在能够实现视频无线传输技术有多种，如3G移动通信、无线局域网(Wi-Fi)、宽带无线网络(WiMAX)等等。通过综合比较，选择3G移动通信与无线局域网(Wi-Fi)相结合的方式，是比较成熟的解决方案，一方面在3G网络信号较强的地方，借助移动运营商的成熟网络覆盖，进行3G信号的视频信号传输，节省基站基础建设的成本；另一方面在3G信号较差或无法覆盖的地方，进行无线局域网(Wi-Fi)基站的建设，实现车站内部及地铁隧道内的全程无线网络信号覆盖，达到无线视频信号的连续性传输。

　　系统解决方案

　　针对城市轨道交通列车视频监控系统的研制与应用，目前主要研发方向为视频压缩技术和无线传输技术的应用、信息安全技术的研发和应用、以及专用短程通讯技术的应用。

　　此轨道交通车载视频监控系统是一套完善的、高效率的、性价比极高的网络多媒体视频监控系统。它整合了无线数据通讯功能和数字视频编码功能，并且采用嵌入式一体化设计，集成度高，安装维护方便。

　　高清晰度摄像机采集到的图像由视频压缩编码模块进行压缩，再由智能无线通讯终端通过3G与Wi-Fi无线网络相结合的网络组成方式，将实时视频信号传输到Internet上，实现视频数据的交互、发送/接收、加解密、加解码等功能。监控中心可通过Internet从系统终控端得到实时图像信息。该系统整合了无线网络和互联网的优势，在空间和距离上实现了突破性拓展。

　　系统组成

　　该系统主要由前端设备、传输网络、监控中心和监控终端组成

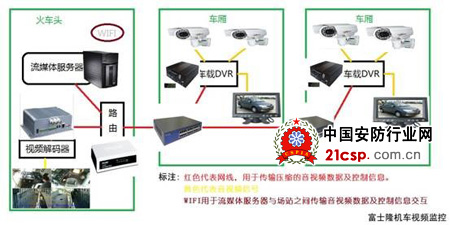

　　图1：基于Wi-Fi/3G网络的系统结构

　　·前端设备：高清晰度摄像机采集前端视频；车载机编码加密模块进行视频数据的编码压缩及加密；再通过信号传输模块进行视频压缩数据的传输发送；

　　·传输网络：通过3G与Wi-Fi无线网络相结合方式，将视频压缩加密信号传输到公网上，实现视频远程传输；

　　·监控中心：接入到Internet网络的中心服务器，它需要具有独立、固定不变的IP地址或者域名，这样前端无线传输设备和监控终端都可以在Internet网络上访问到它；

　　·监控终端：办公电脑、笔记本、PDA通过互联网访问服务器，以实时、多样化的监控方式来调取监控画面

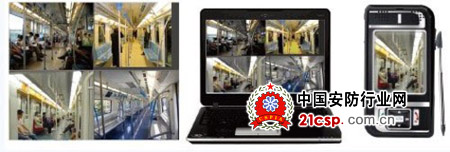

　　图2：办公电脑、笔记本、PDA手机多样化访问方式

　　系统软件构成

　　该系统平台基于IP宽带无线网络，可实现图像远程监控、海量存储、远程传输、分级管理和诸多增值业务的分布式视频监控解决方案。它具备开放的体系架构、稳定的系统性能、丰富的业务体验、电信级运营维护的特点。可为各行业管理层提供一种直观、交互式、可运营、可管理、还可二次开发的视频监控管理工具。
