系统分为前端子系统、监控中心平台和监控客户端三个部分组成。

　　本系统设计是基于联通WCDMA无线传输的视频监控系统，将视频服务器和摄像机安装在汽运汽车上，利用WCDMA传输视频信号，无需铺设网线，极大地降低建设成本，同时可以轻松实现随时随地的远程视频监控，视频资料可以随时进行录像，方便检索查阅。系统的设计充分考虑了系统扩展性，系统扩展时只需添加视频服务器和摄像机等前端设备，即可不影响系统正常运行的情况，实现系统扩展。相比传统视频监控具有不可替代的优势。

　　1、前端子系统

　　前端视频采集系统由网络视频服务器、摄像机、报警设备等组成。其中网络视频服务器作为核心设备，负责将摄像机采集的各监控点视频图像并经过压缩编码后通过WCDMA上传到监控中心，实现视频的远程观看。具体设计为：

　　(1)前端子系统采用四路双卡无线车载视频服务器(CR6004M-WO2-G)；

　　(2)视频服务器和摄像机的电源由汽车来提供，直接采用24伏转12伏的稳压器给摄像机供电即可完成；

　　(3)视频服务器和镜头之间通过屏蔽同轴电缆线连接，长度在300M以内；

　　(4)视频服务器可以外接报警设备，驾驶员可以根据突发事件发生直接按按钮来告知监控中心；

　　(5)无线网络视频服务器正常工作必须有一张联通的无线上网卡；

　　(6)无线视频服务器自动拨号无线上网，获取一个动态公网IP地址。拨号成功之后，通过WCDMA无线通道，把通过H.264压缩算法编码后的图像信息流主动发送到WCDMA网关程序中。

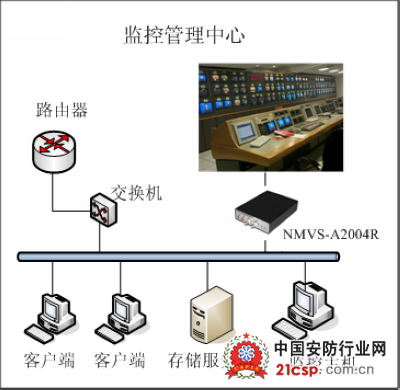

　　2、 监控中心

　　在监控中心机房，监控中心平台采用一台IBM或HP小型服务器，安装创世科技CreMedia企业版网络视频管理平台软件和移动视频网关软件，单台服务器可接入1千台无线设备。监控中心根据需要安装电视墙，通过创世科技的网络视频解码器(CR5100D)将车辆图像解码成电视信号，输出到电视墙。

　　(1)中心服务器上安装“服务器管理平台软件”、“SQL2000”软件，负责对整个系统的管理；

　　(2)存储服务器安装“存储服务器”软件，负责各监控点视频资料的录象。所需硬盘空间大小由录像视频数目、录像时间长短、录像保存周期，图像质量、帧率以及画面复杂度等决定。通常1路运动画面1小时的录像文件大小在70M左右，静止图像约20M左右，典型值约50M。例如：50路视频录像3天，每天录像24小时，所需磁盘空间：50M/H×24H×3天×50路≈200G。

　　3.监控客户端

　　(1)监控主机安装“监视器”软件，实现对各监控点的视频浏览和摄像机姿态调整等功能。

　　(2)监控中心安装有网络视频解码器，负责将前端的采集来的数字信号解码还原出图像和声音传输到电视墙上。
