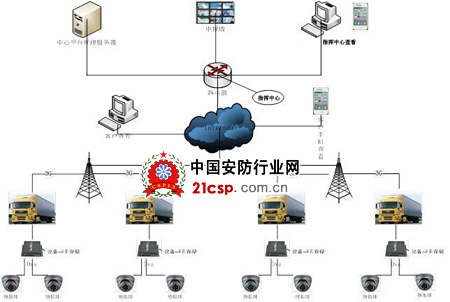

3.1 系统组网图

　　指挥中心作为监管系统的核心，承担集中监管的功能，对视频信息的获取和管理享有最高权限。因此实现全网监控视频接收、重要视频储存、监控设备统一管理以及权限统一分配。

　　从“统一规划、分级管理”的角度出发，采用华迈公司的多级管理IP监控解决方案，按其组织架构以及各级机构对监控业务建设总控制中心、监管点的管理模式。

　　3.2 方案概述

　　3.2.1 车辆前端监控点

　　负责前端视频采集传送；车载监控系统安装在车辆上，主要功能为车辆运行监控、录像及无线数据传输。本方案在车辆上安装2～4个远红外彩色摄像机，并分别安装在驾驶室及车尾，即使在没有任何光照的夜晚，也能保证看清现场情况。

　　3.2.2 中心管理平台

　　实现前端设备和用户管理；中心管理平台可以建设在管理中心或采用外部托管方式；由于华迈公司的整个系统采用P2P模式，中心管理平台只负责对设备和用户进行管理，不需要承担类似转发服务器的网络带宽和系统性能压力，10M带宽即可承受3万用户的访问，系统具有良好可扩展性，可实现平滑升级。极大的降低了使用成本。

　　服务器接收并存车辆上3G网络视频服务器传输过来的音视频图像和和车辆到达后行驶记录仪上相关信息。服务器通过下载录像机上的资料可以存储和管理车辆驾驶员的信息资料，包括司机姓名、年龄、驾驶记录、车牌号码、车型、所属单位等各种相关信息。这样在对车辆进行实时监控时，可以随时调阅该车驾驶员的个人信息和驾驶记录。管理人员可以很方便地添加、修改、删除、查询这些资料。

　　通过使用GIS/GPS模块来实现电子地图的精确定位，并逐步实现全国电子地图的无缝覆盖，提供跨省运输的实时监控；中心控制室在显示运输车辆音视频图像的同时，还能将车辆所在位置GPS定位信息在电子地图上显示出来，当车辆发生紧急事件时，便于相关部门迅速赶赴现场处理。

　　3.2.3 指挥中心

　　实现对所有监管点的集中监控管理和储存及录像文件调取；由于平台管理的便利性，通过以下简单部署就可实现远程集中监控管理。部署如下：

　　视频管理软件：华迈千里眼视频管理软件；

　　存储设备：集中存储设备，进行远程数据集中存储。

　　存储：基于广域网带宽有限的前提，一般要求监控视频前端存储，关键视频、报警视频本地存储的同时，要求上级备份；根据网络带宽大小可以采用监控点本地存储和集中远程存储。为保证视频录像的多层备份和实时录像，每个前端DVS使用本地摄像机SD卡储存，普通的8G SD卡可以录像7天左右，该录像可以进行远程调用查看，当SD卡容量满了之后，录像文件会进行自动覆盖，降低了人工的维护量。
