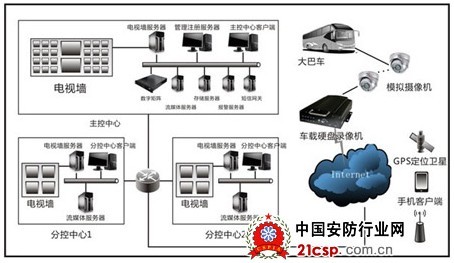

2.2系统结构拓扑图说明

　　1、前端监控点通过3G网络与监控中心通信。

　　2、监控中心设置存储矩阵，并设网络接口，方便添加远程访问。

　　3、远程监控中心通过网络访问设备，可配置解码器上电视墙。

　　2.2监控资源

　　具体体现为信息采集前端，既可以是前端设备，也可以是区域性监控系统。

　　2.3传输网络

　　传输网络可以是专网、公共通信网络，也可以是专为网上监控系统建设的独立网络；是建立在通讯设备之上的IP网络。

　　2.4监控中心

　　本车载监控系统各级指挥中心是指由保安和监控部门管理和使用的、具有显示、存储、报警处理、指挥能力的指挥中心。

　　2.5用户终端

　　用户终端包括各级工作人员和其他职能部门用户所使用的终端设备，用户通过用户终端设备实现对监控资源的访问和控制，用户的行为受到监控中心的管理和授权。

　　部门领导当需要调取、控制相关的监控点的视频、音频、数据信息时，可作为特殊权限及功能的用户实现。

　　2.6区域监控系统结构

　　区域监控系统从构成的设备及技术上可分成前端、传输/变换、控制/管理、处理/显示四个基本部分。

　　2.7前端(PU)

　　实现信息采集和显示功能，是车载监控系统资源的具体体现，指需要接入到各级监控中心的前端设备。根据需要可以是图像采集和显示设备、声音采集设备、入侵探测设备等。

　　图像采集和显示设备主要是各种摄像机、监视器(电视机)及其附属配套设备、前置传输设备；声音采集设备主要指拾音器、扬声器及其配套前置传输设备，在有视频会议、现场广播、双向对讲等需求情况下采用。入侵报警设备主要是现场设置的各类探测器、报警控制器等。
