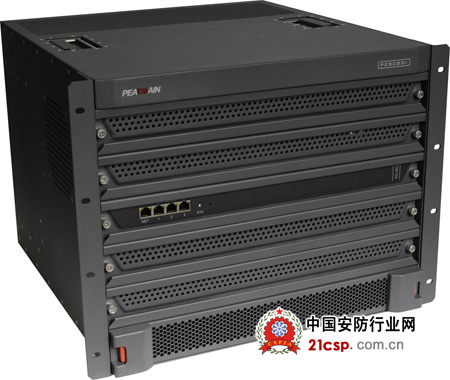

红苹果数字矩阵80H-SDI

　　产品概述：

　　PE80H-SDI高清数字矩阵，符合SMPTE标准和ITU标准，在1.5Gbps的码率下实现1080p/25Hz/30Hz，并且向下兼容标清SD-SDI视频信号360Mbps/540Mbps等不同码率数据的串行数字信号。

　　自动电缆均衡功能使从视频信号源到矩阵输入因传输距离过长造成的幅度损失得以补偿。适用长距离信号传输，以及大型数字视频系统。

　　可选的多速率数据时钟恢复，可以有效地去除长电缆造成的时钟抖动，保证输出的HD-SDI串行数字视频信号影像的品质。

　　PE80H-SDI高清数字矩阵支持RS-232、RS-422、RS-485、RJ45以太网控制，适用于任何规模的标准数字视频视信号的传输应用。

　　PE80H-SDI高清数字视频矩阵可以适应7x24小时不间断工作状态，并且平均无故障工作时间大于30,000小时，为系统提供稳定可靠的信号传输切换中枢。应用范围包括数字视频多屏显示系统，可视指挥调度、平安城市、广播电视系统，医学示教系统，卫星测绘等需求高品质数字视频显示领域。

　　产品结构特点：

　　模块插板式结构，产品组成灵活、运行可靠、维护便捷、彻底解决了大规模矩阵的信号质量及生产瓶颈。

　　系统采用工业级高性能ARM9嵌入式控制系统，支持WEB网络管理和客户端软件控制。支持三级以全网上级联控制。

　　模块插板式矩阵支持热插拔、每层机箱采用外置电源、双控制系统。矩阵具有多种控制串口，支持场逆程切换，支持RJ45以太网控制接口。

　　系统支持带电热插拔，设备上架后无需更换整机，不改变系统布线，只更换相应矩阵模块即可完成矩阵的维护和升级，极大的方便了系统故障判断、维护、扩展等。

　　功能特性：

　　1.5Gbps高清视频应用

　　HD-SDI串行数字信号码率支持到1.5Gbps，支持高清视频1080p/30，720P/60信号传输切换，并且向下兼容各种标清信号，应用于高端视频信号显示领域。

　　多种数字信号格式兼容

　　符合SMPTE和ITU标准，支持高清1.5Gbps码率下，HDTV1080P/25Hz、1080P/30Hz视频信号切换，并且向下兼容标清信号143Mbps、177Mbps、270Mbps、360Mbps、540Mbps等不同码率的标清SDI串行数字视频信号，和DVB-ASI信号的传输切换。

　　自适应线缆均衡

　　自动对输入信号串行数字信号进行线缆均衡，有效的解决了数字视频信号的传输问题。

　　可选时钟恢复

　　对于输出串行数字信号进行时钟恢复处理，延长信号的传输距离，减少传输过程中的数据丢失，并且保证高品质的信号质量。

　　多层电路板保证信号极强的抗干扰性能

　　PE80H-SDI高清串行数字视频矩阵切换器板均采用8到是14层的电路板，提供了信号通道间极佳的隔离度和极低的电磁辐射，保证了信号传输的质量。

　　RS-232、RS-422、RS485

　　PE80H-SDI数字高清矩阵系统支持RS-232、RS-422、RS485通讯控制，方便和控制设备连接。

　　RJ45（以太网）控制

　　PE80H-SDI数字高清矩阵支持选配网络控制模块支持网络TCP/IP控制，支持WEB控制和客户端远程网络控制

　　产品特点：

　　●全交叉的HD-SDI矩阵

　　●实现输入无限全交叉扩容

　　●单机系统规模：支持128路输入32路输出；

　　●模块化设计：输入和输出板实现8路；

　　●单系统扩容（非级联方式的扩容）输入可以达到1024路；单系统内实现全交叉切换；

　　●完全支持安防行业化的报警联动

　　●PTZ云台控制

　　●多级级联

　　●多级权限管理功能

　　规格与参数：
