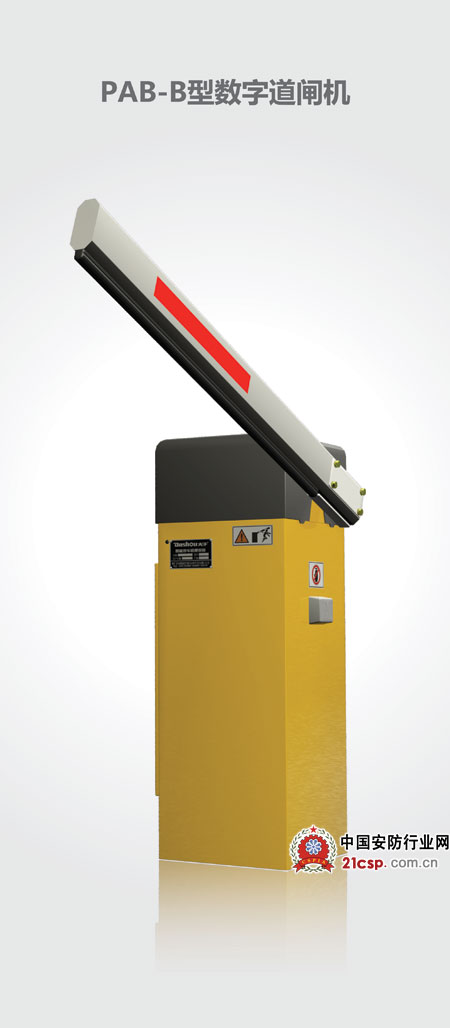

大手PAB-B数字道闸

　　大手PAB-B数字道闸，是高速公路、小区收费和停车管理系统的配套首选，该道闸机耐用、灵活、安全，可装配最长6米的铝合金八角杆，升降速度1~4秒可选。

　　型号：PAB-B

　　特性：

　　1，专业外观设计，精密数控加工，抗紫外线静电喷塑，防护等级室外ip54。

　　2，精铸正弦杠杆传动机构，减轻闸杆抖动，减轻电机负荷，延长使用寿命。

　　3，70W交流力矩电机，无电流冲击，保护控制器，延长控制器使用寿命。

　　4，无触点限位，寿命长，不会出现接触不良、闸杆定位歪斜、误动作等情况。

　　5，安全性，内置高灵敏升优先和压力遇阻反弹功能，发泡橡胶条防砸杆。

　　6，畅通模式：设置畅通模式时，道闸将忽略任何降杆动作一直保持竖直状态。

　　7，红绿灯控制。

　　8，RS485串行命令控制。

　　9，电路自检：运行中自动检测电路出现的异常并按级别报告出来。

　　10，防冷凝：电机始终低功耗通电保持正常温度，低温下使用不冻结正常运行。

　　11，手动锁闸机构，停电手动起落杆机构。

　　12，可选功能：无线遥控器、防砸杆、闸杆防撞、曲臂、栅栏杆。

　　技术参数：

　　电源：AC220V，50Hz，最大0.5A。

　　工作温度：-25℃～55℃。

　　工作湿度：10%～95%无凝露。

　　箱体：箱体采用2mm冷轧钢板，表面抗紫外线静电喷塑，防尘防水等级IP54。

　　闸杆：45mm×100mm铝合金八角杆，长度最长5.5米（不含胶条）。

　　升降速度：2秒、3秒、4秒。

　　电机：一体化减速力矩电机，功率70W，可长时间堵转。

　　闸杆方向：闸杆左右向出厂时可选。

　　多弹簧平衡：闸杆在水平30～45°之间静止平衡，大于45°时会自动上升，小于30°时会自动下降。

　　智能控制器：英特尔80C51微处理器，40MHz主频；全可控硅电机控制，多路0～5V开关量输入，多路继电器输出；无隔离RS485通信接口，WatchDog防"死机"。

　　地感输入：可有源或无源干触点输入；0～0.5V或短接为电平0，3V～24V或开路为电平1。该输入有RC硬件滤波和10ms的软件滤波，要求输入脉冲宽度大于等于100ms，1到0下降沿触发防砸，0到1上升沿触发降杆。

　　红外对射输入：可有源或无源干触点输入；0～0.5V或短接为电平0，3V～24V或开路为电平1。该输入有10ms的软件滤波，要求输入脉冲宽度大于等于100ms，1到0下降沿触发防砸，0到1上升沿触发降杆。

　　升、降输入：可有源或无源干触点输入；0～0.5V或短接为电平0，3V～24V或开路为电平1。这两个输入均有10ms的软件滤波，要求输入脉冲宽度大于等于100ms，1到0下降沿触发。

　　遥控（可选）：升、降两键无线遥控发射手柄，内置天线接收器，遥控距离大于20米。

　　红绿灯控制输出：AC220V红绿灯电源输出，电流最大0.5A。开闸大于2/3驱动继电器，小于释放。

　　DC12V辅助电源输出：DC12V线性输出，最大300mA。

　　地感信号同步输出：继电器干触点常开输出，电流最大AC220V时0.5A，DC12V时1A。

　　RS485电脑通信接口：半双工RS485接口，转换时间10ms，8个数据位、1个停止位、无校验、9600bps，ASCII十进制编码。

　　外观尺寸：330mm×345mm×950mm（不包括秆把）,重量约60公斤。

　　附：通道闸

　　为进一步丰富和完善大手产品体系，满足市场多样化需求，为客户提供更优质的产品，在原有核心技术的基础上，大手研制出新一代的通道闸。该通道闸采用精抛光不锈钢新机箱，外形小巧美观，独有的减速制动系统、遇阻反转系统，可有效避免转体在运动过程中产生震动冲击和噪音，让运行更平稳，能够更好地保障行人安全性（防尾随、遇阻保护等）、通道安全性（报警等）、指引性更加人性化，适用于小区、工厂、景区检票、金融、政府等场所。
