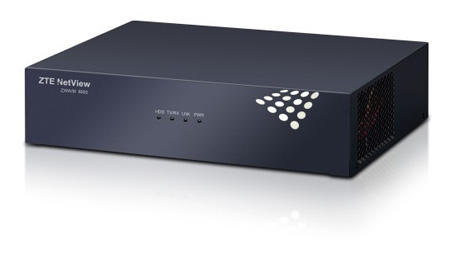

深圳中兴力维技术有限公司推出的ZXNVM S8100E-D/DA系列多媒体接入单元是一款具有周界防范功能的视音频编码设备,可同时接入1路模拟视音频数据进行编码压缩。该设备采用嵌入式硬件平台,运用H.264视频压缩算法及双码流技术,具有视频分析、音频分析、视音频存储、云台控制、移动侦测、报警联动等功能,是集本地存储和网络传输为一体的专业化产品。目前已广泛应用于公安、交通、金融、教育等各行各业。
视频分析 音频分析 双码流 云台控制 语音对讲 报警联动 WEB服务 手机监控
主要特性
1、视频功能
·采用H.264图像压缩标准,压缩比高,图像清晰流畅
·支持1路D1模拟视音频同步输入
·支持手机监控,方便用户随时随地进行远程实时监控
·PTZ控制功能,远程控制云台转动、镜头焦距大小等
·双码流设计,主码流与辅码流独立配置,适应固网、移动网等多种应用环境
·可变与恒定码流控制,实现视音频信息的动态实时自适应编码,有利于节省带宽和存储空间
·字幕叠加功能,能在视频画面上增加位置名称、日期时间等相关信息
2、音频功能
·采用G.729/AAC/Speex音频压缩标准,处理灵活,语音清晰自然
·现场语音监听功能
·双向语音对讲,方便监控中心与监控现场实时互动沟通
·语音广播,有利于监控中心向监控现场及时传达重要通知或信息
·远程音量调节功能,音质更加清晰
3、智能分析
·支持运动目标提取,运动方向判断
·支持目标大小过滤
·支持警戒线绊线(从左到右、从右到左及任意方向)检测
· 支持警戒区入侵检测,包含进入区域、离开区域及出现在警戒区
·支持警戒区域内的目标逆行检测
·支持全屏警戒
·支持声音突变检测,可按灵敏度或阈值大小进行检测
·支持同时运行四个视频分析规则
·视频预览时可分别设置是否叠加目标信息、是否叠加规则信息
· 录像回放时可设置是否叠加视频分析信息及告警信息
4、报警功能
·支持音视频智能分析、视频丢失、视频遮挡、报警探头等多种报警和异常上报机制
·开关量报警输出、蜂鸣器报警、上传中心等多种报警联动方案
·报警时间表设计,便于布防和撤防
5、网络功能
· 采用10M/100M自适应网口,适应网络带宽变化
· 断网自动重连设计,提升故障自愈能力
·私网穿越技术,适应于多种复杂的网络环境
6、管理功能
·内置Web服务器,可通过浏览器实时预览图像和远程控制
·远程格式化硬盘/批量升级(需要软件支持)/复位等,方便用户进行系统维护和管理
· 完备的操作、报警及异常的日志记录和检索
·设备自诊断,方便用户检测、诊断与修复设备故障
· 专业的配置工具,统一界面、简单易用
物理接口

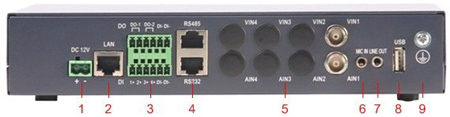

ZXNVM S8100E系列设备后面板(ZXNVM S8101E-D为例):
接口对应关系如下:
1 DC+12V直流工作电压输入接口
2 LAN网络接口
3 ALARM IN报警输入接口、ALARM OUT报警输出接口
4 RS-485串行接口、RS-232串行接口
5 VIN视频输入接口、AIN音频输入接口
6 MIC IN语音对讲输入接口
7 LINE OUT语音对讲输出接口
8 USB接口
9 接地端
技术参数
型号 |
ZXNVM S8101E-D |
ZXNVM S8101E-DA | |
编码 | |||
视频压缩标准 |
H.264 | ||
音频压缩标准 |
AAC/Speex | ||
分辨率 |
D1/DCIF/2CIF/CIF/QVGA/QCIF | ||
视频制式 |
PAL/NTSC | ||
帧频 |
PAL:1~25帧/秒 NTSC:1~30帧/秒 | ||
编码方式 |
CBR/VBR | ||
视频压缩码率 |
32Kbps~3Mbps可调 | ||
音频压缩码率 |
上行AAC 16Kbps 下行Speex 16Kbps | ||
码流类型 |
复合流/视频流 | ||
可调参数 |
亮度、色调、对比度、饱和度 | ||
通信协议 |
TCP/IP、UDP、RTP、3GPP、SIP、HTTP、XML、Telnet、PPPoE、DHCP等 | ||
传输类型 |
单播和组播 | ||
功能 | |||
警戒线拌线检测 |
从左到右
从右到左
任意方向 | ||
警戒区入侵检测 |
运动目标进入/离开/出现在警戒区 | ||
警戒区域类型 |
矩形
任意多边形(最多9个顶点)
全屏 | ||
逆行检测 |
支持(警戒区域内) | ||
声音突变检测 |
灵敏度(三级可设)
或设定阈值(可检测当前环境的声音阈值) | ||
移动侦测 |
支持 | ||
手机监控 |
支持 | ||
语音对讲 |
支持 | ||
双码流 |
支持 | ||
接口 | |||
网络接口 |
1个RJ45 10M/100M自适应以太网口 | ||
通讯串口 |
1个RS-485/RS-422 1个RS-232 | ||
视频输入 |
1路,BNC接口(电平:1.0Vp-p,阻抗:75Ω) | ||
音频输入 |
1路,BNC接口(线性电平,阻抗:1kΩ) | ||
语音对讲输入 |
1路,3.5mm音频接口(电平:2Vp-p,阻抗:1kΩ) | ||
语音对讲输出 |
1路,3.5mm音频接口(线性电平,阻抗:600Ω) | ||
硬盘接口 |
无 |
1个,SATA II接口,支持标准3.5寸硬盘,单个容量可达2TB | |
USB接口 |
1个USB2.0 | ||
报警I/O |
4进2出 | ||
一般规范 | |||
工作环境 |
工作温度:-10~55℃
相对湿度:10~90% (非凝露90%以上时,工作温度控制在35℃以内) | ||
工作电压 |
12VDC±10% |
220VAC/0.3A | |
最大功率 |
<10W |
<30W | |
重量 |
约860g |
约3.4Kg(不带硬盘) | |
尺寸(mm) |
240(宽)×145(深)×49.4(高) |
360(宽)×260(深)×87(高) |
