表10开关量报警与断电显示(调用显示、馈电异常显示、状态变动显示)
开关量报警与断电显示(调用显示、馈电异常显示、状态变动显示) | |||
地点\名称 |
状态\命令\断电及报警时刻 |
断电区域\馈电状态\时刻 |
措施及时刻 |
2号掘进工作面\局部通风机 |
停\报警、断电\01-18/15:00 |
掘进巷道\正常\01-18/15:00 |
01-18/15:00断电、撤人 |
3.4.3报警与断电显示
当开关量为报警与断电状态时,自动将报警与断电时刻和状态、馈电状态及时刻列表显示。显示内容包括:地点、名称、报警及断电状态(可缺省)、设备状态、断电及报警时刻、断电区域、馈电状态及时刻,见表10。
3.4.4馈电异常显示
当开关量断电命令与馈电状态不符时,自动将断电区域、断电命令与馈电状态不符时刻列表显示,显示内容包括:地点、名称、报警及断电状态(可缺省)、设备状态、断电及报警时刻、断电区域、馈电异常及时刻,见表10。
3.4.5状态变动显示
当开关量状态发生变化时,将当前状态变化的开关量的状态变动时刻和状态变动状况(由“开”变“停”或“停”变“开”)显示,一般保持5min或10min,显示内容包括:地点、名称、报警及断电状态(可缺省)、设备状态及变动时刻、断电区域、馈电状态及时刻等,见表10。
3.4.6报警及断电记录查询显示
软件应能根据所选择的查询时间,将查询时间内开关量累计报警次数、累计报警时间、每次报警及解除报警时间及时刻列表显示,见表11。
表11开关量报警及断电记录查询显示
开关量报警及断电记录查询显示(01-28/00:00~01-28/24:00) | |||||
地点\名称 |
报警及断电状态 |
报警及断电累计时间 |
报警及断电次数 |
第1次累计时间\起止时刻\措施 |
第2次累计时间\起止时刻\措施 |
3号掘进工作面\局部通风机 |
停 |
02:00 |
2 |
01:00\01-28/01:00~01-28/02:00\01-28/01:00撤人 |
01:00\01-28/08:00~01-28/09:00\01-28/08:00撤人 |
3.4.7状态变动记录查询显示
软件应能根据所选择的开关量及查询时间,将某一段时间内开关量状态变动次数、变动时刻和变动状态调出,并列表显示,见表12
表12状态变动记录查询显示
状态变动记录查询显示(01-18/00:00~01-18/24:00) | |||||
地点\名称 |
报警及断电状态 |
累计报警及断电时间 |
动作次数 |
第1次状态\时刻 |
第2次状态\时刻 |
5号掘进工作面\局部通风机 |
停 |
01:00 |
2 |
停\01-18/01:00 |
开\01-18/02:00 |
3.4.8馈电异常查询显示
软件应能根据所选择的查询时间,将查询时间内的开关量断电命令与馈电状态不符次数、累计时间、每次馈电状态和每次起止时间调出,并列表显示,见表13
表13馈电异常查询显示
馈电异常查询显示(01-28/00:00~01-28/24:00) | |||||
地点\名称 |
断电区域 |
累计时间 |
次数 |
第1次馈电状态\累计时间\起止时刻\备注 |
第2次馈电状态\累计时间\起止时刻\备注 |
6号掘进工作面\局部通风机 |
掘进巷道 |
02:00 |
2 |
异常\01:00\01-28/07:00~01-28/08:00\01-28/07:00 人工断电 |
异常\01:00\01-28/18:00~01-28/19:00\01-28/18:00 人工断电 |
3.5模拟量曲线显示

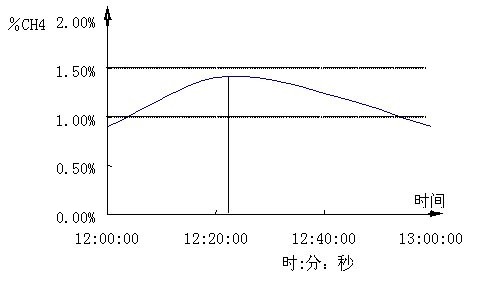

软件应能将模拟量监测值和统计值随时间变化的状况用带坐标和门限值的曲线直观地显示出来,并可无极放大或弹出放大窗。坐标的竖轴为监测值和统计值,横轴为时间。用平行于横轴的黄色虚线给出报警浓度,用平行于横轴的红色虚线给出断电浓度,用平行于横轴的兰色虚线给出复电浓度。实时监测值、最大值、平均值等用不同颜色表示。在屏幕上方标明传感器设置地点、所测物理量名称,起始、终止日期和时间,断电浓度(可缺省)、复电浓度(可缺省)、报警浓度(可缺省)、断电范围(可缺省)、监测值、最大值、平均值等曲线的颜色等。为便于读值,应设置游标,游标所到之处应标出对应点的时刻、监测值、最大值、平均值、是否报警、是否断电、馈电状态等,并随着游标的移动,起始、终止日期和时间变化,见图1
1988-11-20/12:00~1988-11-20/13:00
地点\名称 |
报警浓度 |
断电浓度 |
复电浓度 |
断电范围 |
读值时刻 |
监测值(黑) |
最大值(棕) |
平均值(蓝) |
报警/解除 |
断电/复电 |
馈电状态 |
措施及时刻 |
1号采煤工作面\甲烷 |
1.00 |
1.50 |
1.00 |
工作面及回风巷 |
12:25:00 |
1.25 |
1.35 |
1.20 |
报警 |
复电 |
正常 |
12:10停电、撤人 |
图1模拟量曲线显示示意图
3.6开关量状态图显示

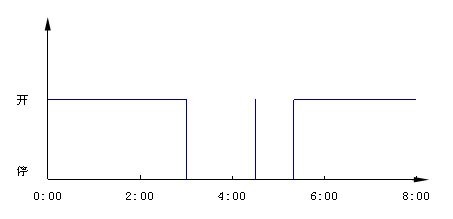

软件应能将开关量状态随时间变化的状态用直线显示。在屏幕上方标明传感器的设置地点、所监测设备名称、起始、终止日期和时间、报警状态。为便于读值,应设置游标,游标所到之处应标出对应区间的起止时刻、报警及断电状态、馈电状态、措施等,见图2。
2004-08-18/00:00~2004-08-18/08:00
地点\名称 |
报警及断电状态 |
读值时区 |
读值时刻 |
开机效率 |
开机时间 |
开停次数 |
报警/解除 |
断电/复电 |
馈电状态 |
措施及时刻 |
1号掘进工作面\局部通风机 |
停 |
04:00~05:00 |
04:30 |
0 |
0 |
0 |
报警 |
断电 |
正常 |
03:00停电、撤人 |
图2开关量状态显示示意图
3.7开关量柱状图显示
软件应能将开关量单位时间内的开机效率(单位时间内开机时间)用直方图直观显示。坐标竖轴为开机效率;横轴为时间。在屏幕上方标明传感器设置地点、所监测设备名称、起始、终止日期和时间、报警状态,为便于读值,应设置游标,游标所到之处应标出对应区间的开机效率、开机时间、开停次数等,见图3。
