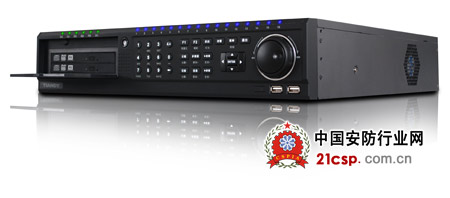

订货型号:TC-2816AN-SN
产品主要功能特点:
·支持网络前端高标清+模拟混合接入;
·支持4路1080P数字前端接入;
·支持16路模拟信号同时4CIF编码;
·支持16路4CIF同步回放;
·最高支持300万像素高清网络视频的预览、存储与回放;
·嵌入式Linux操作系统、高性能处理器;
·2HDMI+VGA视频输出分辨率最高达1920×1080;
·双千兆网卡支持多种工作模式;
·支持3T硬盘进行存储;
·支持批量添加网络前端;
·支持预览图像的电子放大;
·支持本地图片抓拍;
·支持中、英、西、韩文语言包,可自由切换;
·使用TIANDY协议可实现3D定位并且可以实现对鼠标选定区域进行缩放;
·支持手机、平板电脑管控;
·支持FTP文件下载;
·高精度显示界面,更加实用美观;
·支持NTP(网络校时);
·支持冗余录像备份,可按照时间或文件大小进行打包;
·支持视频加密技术;
·支持S.M.A.R.T智能磁盘监测技术;
·支持驳接Onvif标准协议网络前端;
·支持按照报警日志定位报警录像回放;
·可扩展智能分析功能;
·支持双光驱刻录;
·支持天地伟业全系列高、标清网络前端;
备注:推荐使用希捷监控级硬盘
技术参数
型号 |
TC-2816AN-SN | |
视音频输入 |
视频压缩标准 |
H.264 |
网络视频输入 |
16路4CIF@25帧/秒
8路720P@25帧/秒
4路1080P@25帧/秒 | |
模拟信号输入 |
16路 | |
音频压缩标准 |
ADPCM-DVI4/G.711A/G.711U | |
音频输入 |
模拟部分16路输入;数字部分与网络前端数量一致 | |
语音对讲输入 |
1路,3.5mm接口 | |
视音频输出 |
图像监视分辨率 |
PAL:704*576 NTSC:704*480 |
VGA输出 |
1路,1920*1080/60(50,30,25)Hz,1280*720/60(50,30,25)Hz | |
HDMI输出 |
2路(非同源),1920*1080/60(50,30,25)Hz,1280*720/60(50,30,25)Hz | |
回放分辨率 |
4CIF/720P/960P/1080P | |
视频输出 |
1路,BNC(电平:1.0Vp-p,阻抗:75Ω) | |
视频帧率 |
PAL:1--25帧/秒,NTSC:1--30帧/秒 | |
压缩输出码率 |
64kbps-4096kbps,可自定义,最大8Mbps | |
音频输出 |
1路,BNC接口(线性电平,阻抗:600Ω)
1路,3.5mm接口 | |
音频输出码率 |
32kbps | |
同步回放路数 |
4、8、16接入路数同步回放 | |
硬盘驱动器 |
类型 |
8个SATA接口 |
最大容量 |
每个接口支持容量大于3TB的硬盘 | |
外部接口 |
网络接口 |
2个,RJ45 10M/100M/1000M自适应以太网口,支持多种工作模式 |
串行接口 |
2个RS-485控制接口 | |
USB接口 |
3个,USB2.0 | |
e-SATA |
1个 | |
报警输入 |
32路开关量 | |
报警输出 |
4路开关量 | |
其它 |
电源 |
AC220V,50HZ |
功耗(不含硬盘) |
≤44W | |
工作温度 |
-10℃--+55℃ | |
工作湿度 |
10%--90% | |
机箱 |
19英寸标准2U机箱 | |
尺寸(mm) |
90mm(高)×441mm(宽)×470mm(深) | |
重量(不含硬盘) |
≤8Kg |
硬件接口图
类型 |
名称 |
说明 |
状态灯 |
状态 |
电源指示灯,设备连接电源通电状态下亮 |
就绪 |
主机就绪指示灯,设备上电并正常工作状态下闪亮 | |
硬盘 |
硬盘工作指示灯,设备读写磁盘时闪亮 | |
网路 |
网络状态灯,网络通讯状态下闪亮 | |
通讯 |
处于遥控器控制时状态灯亮 | |
报警 |
报警状态灯,报警状态下闪亮 |
物理接口 |
连接说明 |
视频输出(VOUT) |
连接监视器,显示本地视频信号及菜单输出。 |
视频输出(VIN) |
连接模拟摄像机视频线 |
音频输出(AOUT) |
连接(模拟)音频设备,本地输出音频信号。 |
音频输出(SPEAKER) |
连接(模拟)音频设备,本地输出音频信号。 |
音频MIC输入 |
可连接(模拟)音频输入设备,用于双向语音对讲。 |
RS-232 |
连接RS-232设备,如调制解调器、电脑等。 |
USB接口 |
用于连接USB鼠标(USB2.0标准)或USB键盘,如果连接USB集线器,则可以同时连接鼠标、键盘。 |
VGA接口 |
连接VGA显示设备,如电脑VGA显示器等,显示本地视频信号及菜单输出。 |
HDMI接口 |
连接高清HDMI显示设备,显示本地视频信号及菜单输出。 |
ETHERNET接口 |
连接以太网络设备,如以太网交换机、以太网集线器。 |
拨码开关 |
预留 |
报警输入 |
接报警输入 |
RS-485接口 |
连接RS-485设备,如解码器等 |
报警输出 |
接报警输出 |
电源 |
AC220V |
