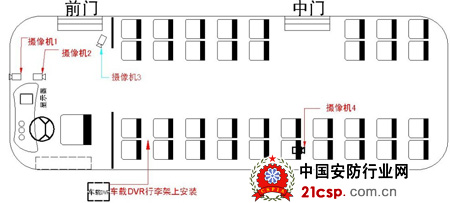

图表2车内设备布置图
根据长运客车的实际情况，在每台车辆上安装4台红外摄像机，两路报警按钮，驾驶台配备小型车载显示屏实时显示车辆视频录像。
调度管理平台
实现对前端设备的集中管理，音视频流媒体的存储、分发，业务运营管理等。调度管理平台功能包括系统配置、实时监视、视频查询、视频回放、实时控制、报警管理、抓图、抓录、电子地图、业务统计、员工考勤管理等功能。
系统设计要求
系统可实现对前端设备管理、音视频流存储、数据转发、业务运营管理等。调度管理平台功能包括系统配置、实时监视、视频查询回放、实时控制、报警管理、抓图、抓录、车载GIS、业务统计等。平台设计要求：
·通过网络，能让多人对分布在各地的车辆进行网络视频监控;
·在监控中心，能将所有的视频信号，通过显示设备自由地切换显示;
·具有良好的扩展性，能方便地增加监控点及报警等功能;
·操作简便、功能强大、人性化操作界面;
·具备良好的兼容性，方便与现有长运调度系统对接;
·深入与长运调度业务整合，完善的业务管理、统计功能。提供业务报表的导入、导出、打印等服务。
平台层次结构
·在层次结构上，系统集中管理可采取分层结构、级联方式部署，可根据长运公司的组织架构分多级部署。一般分三级：三级为分控系统，二级为监控中心，一级为管理中心;
·只有级联基层域直接访问设备，其他级联中心节点都是通过下一级域最后到基层域来访问设备。各层的级联分中心域通过基础域的信任后，可以访问下属域及其所管辖的相应设备。分中心对其受信的域和设备再向上一级域进行信任，则上级域也获得了其相应的设备访问权限。操作从级联中心域到级联分中心域，分中心域向基础域请求数据，然后通过分中心域的转发等服务器向上一级转发，实现数据传输，并解决基层域上连带宽的问题。
