产品描述:
AU-G57中型高密封一体化高速云台,是按照户外监视要求一体化无外露线集成设计, 集成了360°旋转云台, 防护罩, 带镜头预置的解码器, 电源, 雨刷, 风扇, 加热器于一体; 是户外远距离监控的理想选择。
AU-G57
AU-G57-LX8 (200m)
AU-G57-HX8 (300m)
AU-G57-QX8 (400m)
AU-G57-QX7 (100m)
其防护罩为整体铝压铸成型达到IP67标准, 彻底解决了在户外长时间运行的防尘, 防水问题, 保证了图像质量。
可选配多种LED阵列红外灯(850nm/940nm)或LED阵列白光灯。
菜单选择功能便于用户远程设置及使用。
三可倍镜头和枪式摄像机由用户选装。
关键特点:
· 一体化无外露线设计
· 防护等级IP67
· 可选配多种LED阵列红外灯或LED阵列白光灯
· 256个预置位
· 高精度预置位±0.02°
· 预置位自动校准功能
· 水平360°旋转, 速度达100°/秒
· 垂直-90°~+40°, 速度达100°/秒
· 内置485接口,可远程调用摄像机菜单
· 485反向数据回传,支持GIS系统控制
· 镜头的控制电压可从3V-12V多极调整
· 垂直方向助力增强装置
· 无需维护的同步带传动
· 可编程扫描,自动扫描, 自学习扫描
· 可编程云台手动限位
· 可编程自动归位功能
· 长焦限速,云台转速随镜头倍率自动调整
· 电子罗盘显示
· 最大载重17kg
· 内置雨刷,风扇,加热器
· 满负荷持续工作
· 防浪涌保护
· 可在风速144公里下正常工作, 最多可承受208公里的风速

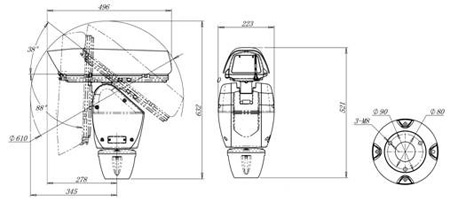

简图:(单位:mm)
柱装底盘尺寸:
LED红外灯/LED白光灯参数
型号 |
波长 |
照射距离 |
功率 |
备注 |
AU-G57-LX8 (2个/套) |
850nm |
200m |
75W |
云台选配2个红外灯 |
AU-G57-HX8 (2个/套) |
850nm |
300m |
90W |
云台选配2个红外灯 |
AU-G57-QX8 (2个/套) |
850nm |
400m |
125W |
云台选配2个红外灯 |
AU-G57-QX7 (2个/套) |
400nm~700nm |
100m |
125W |
云台选配2个白光灯 |
技术指标
型号 |
AU-G57 |
AU-G57-IP |
AU-G57-SDI |
摄像机 |
可装1/2″三可变镜头+摄像机 | ||
控制方式 |
PELCO-P/D或以太网控制 | ||
OSD菜单 |
有 | ||
预置点 |
0~255 | ||
可编程扫描轨迹 |
4 | ||
自学习扫描轨迹 |
4 | ||
两点间自动扫描轨迹 |
4 | ||
内置485接口 |
有 | ||
内置摄像机电源 |
12V 1A | ||
485反向数据 |
支持GIS系统 | ||
镜头控制电压 |
3V-12V多极调整 | ||
云台传动装置 |
无需维护的同步带传动 | ||
垂直助力增强装置 |
两个独立弹簧 | ||
可编程云台手动限位 |
支持 | ||
电子罗盘显示 |
有 | ||
角度显示 |
有 | ||
可编程自动归位 |
支持 | ||
长焦限速 |
支持 | ||
断电记忆 |
支持 | ||
水平范围 |
360°旋转 | ||
水平速度 |
0.1°~100°/sec | ||
垂直范围 |
-90°~+40° | ||
垂直速度 |
0.1°~100°/sec | ||
预置位精度 |
±0.02° | ||
预置位自动校准 |
支持 | ||
雨刷功能 |
有 | ||
风扇/加热器 |
有 | ||
远程摄像机复位 |
支持 | ||
远程云台复位 |
支持 | ||
继电器辅助输出 |
2组 | ||
报警(可选) |
4路输入2路输出 | ||
移动侦测(可选) |
4区(zone) | ||
浪涌保护 |
有 | ||
外壳防护等级 |
IP67 | ||
最大载重 |
17Kg | ||
电源 |
AC220V/AC110V/AC24V /DC24V | ||
功率 |
50W(Heater ON, without IR lamp) | ||
工作温度 |
-35℃~+50℃ | ||
外形尺寸 |
496× 223× 521mm(H) / 496× 562× 521mm(H) (Wth IR lamp) | ||
镜头及摄像机组合的最大尺寸 |
340 × 104 × 84mm(H) | ||
视窗尺寸 |
106× 60mm | ||
产品重量 |
13.5Kg / 17Kg(Wth IR lamp) |
