产品描述:
AU-G58大型高密封一体化变速云台是按户外一体化无外露线要求设计, 集成了360°旋转云台, 防护罩, 带镜头预置的解码器, 电源, 雨刷, 风扇, 加热器于一体; 是户外远距离监控的理想选择。
其整体成型的防护罩达到IP67标准, 彻底解决了在户外长时间运行的防尘, 防水问题, 保证了图像质量。
菜单选择功能便于用户远程设置及使用。
三可倍镜头和枪式摄像机由用户选装。
关键特点:
· 一体化无外露线设计
· 防护等级IP67
· 256个预置位
· 高精度预置位±0.3°
· 预置位自动校准功能
· 内置485接口,可远程调用摄像机菜单
· 485反向数据回传,支持GIS系统控制
· 镜头控制电压可从3V-12V多极调整
· 无需维护的同步带传动
· 可编程扫描, 自动扫描,自学习扫描
· 可编程云台手动限位
· 可编程自动归位功能
· 断电记忆功能
· 长焦限速,云台转速随镜头倍率自动调整
· 电子罗盘显示
· 最大载重25kg
· 内置雨刷,风扇,加热器
· 满负荷持续工作
· 防浪涌保护
· 可在风速144公里下正常工作, 最多可承受208公里的风速

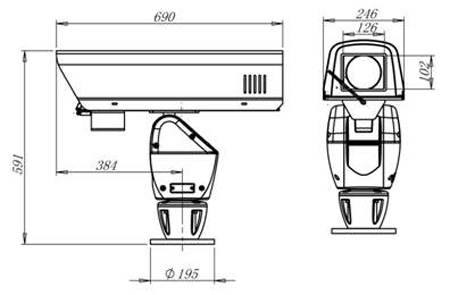

简图:(单位:mm)
柱装底盘尺寸:
技术指标
型号 |
AU-G58 |
AU-G58-IP |
AU-G58-SDI |
摄像机 |
可装1/2″三可变镜头+摄像机 | ||
控制方式 |
PELCO-P/D或以太网控制 | ||
OSD菜单 |
有 | ||
预置点 |
0~255 | ||
可编程扫描轨迹 |
4 | ||
自学习扫描轨迹 |
4 | ||
两点间自动扫描轨迹 |
4 | ||
内置485接口 |
有 Yes | ||
内置摄像机电源 |
12V 1A | ||
485反向数据 |
支持GIS系统 | ||
镜头控制电压 |
3V-12V多极调整 | ||
云台传动装置 |
无需维护的同步带传动 | ||
可编程云台手动限位 |
支持 | ||
电子罗盘显示 |
有 | ||
角度显示 |
有 | ||
可编程自动归位 |
支持 | ||
长焦限速 |
支持 | ||
断电记忆 |
支持 | ||
水平范围 |
360°旋转 | ||
水平速度 |
0.01°~20°/sec | ||
垂直范围 |
-45°~+20° | ||
垂直速度 |
0.01°~12°/sec | ||
预置位精度 |
±0.3° | ||
预置位自动校准 |
支持 | ||
雨刷功能 |
有 | ||
风扇/加热器 |
有 | ||
远程摄像机复位 |
支持 | ||
远程云台复位 |
支持 | ||
继电器辅助输出 |
2组 | ||
报警(可选) |
4路输入2路输出 | ||
浪涌保护 |
有 | ||
外壳防护等级 |
IP67 | ||
最大载重 |
25Kg | ||
电源 |
AC24V /DC24V | ||
功率 |
50W(Heater ON) | ||
工作温度 |
-35℃~+50℃ | ||
外形尺寸 |
690 × 246 × 591(H)mm | ||
镜头及摄像机组合的最大尺寸 |
500(540)× 180× 130(H)mm | ||
视窗尺寸 |
126× 102(H)mm | ||
产品重量 |
20Kg |
