一、前言

　　为了进一步提高对各作业现场的管理力度；建立快速的反应机制；提升企业内部运营管理水平，利用先进的计算机通讯、图象压缩处理技术，在原有监控设备以及网络资源的基础上实现总部对各作业现场的统一集中监控。本系统是一个多用途系统，具备远程集中监控、现场直播等功能。

　　通过将监控前端视频信号数字化、网络化，使得经过授权的网内用户通过网络随时随地观看清晰的现场图象。

　　二、系统目标

　　1）总部实现对营销区域区域的20家专卖店以及仓库进行远程监控管理；

　　2）后期将陆续对全国的专卖店以及各加盟商进行远程监控管理；

　　3）在总部，初期各监控部门通过各自的电脑查看视频，实现对远端的监控管理；

　　4）产品展示由于本系统采用了普顺达科技特有的P2P技术，能在只有1M的adsl的网络环境下，同时支持数十人以及数百人在线观看。通过监控摄像头结合店面官方网站或电子商务向网络客户提供在线公司产品展示以及公司形象展示。

　　三、设计原则

　　4.1标准化

　　网络视频监控系统就是要实现在网络系统上的图像传输和共享。本系统采用的产品均遵循网络协议和传输标准的要求。

　　4.2可扩展性

　　由于用户以后的需求会不断发展，监控数量将随之扩大，只要增加前端设备和升级软件，不用添加其他附加设备，以保证用户的投资。

　　4.3可用性和可靠性

　　我们的方案在充分考虑用户实际情况的基础上，选用网易通ES-638A-A111作为监控前端设备，采用了嵌入式的操作系统，减少了其他因素造成故障的可能性。

　　4.4易用性

　　软件使用界面良好，用户安装相应软件（集中监控端）后就可进行实现监控，完全智能控制，不用单独设置。

　　4.5开放式结构

　　软件可以与第三方系统相融合，可以读取第三方系统的相关数据，也可以为第三方系统提供其需要的相关数据，提供SDK（二次开发包），具有开放式结构。

　　四、设计规范

　　本设计方案具有性能先进、质量可靠、经济实用等特点，而且系统具有方便扩展、与其它信息系统实现无缝连接的能力，依据的相关规范包括：

　　A)《中华人民共和国公共行业标准》（GA/T70-94）

　　B)《安全防范工程程序与要求》（GA/T75-94）

　　C)《电气装置安装工程施工及验收规范》（BGJ232.90.92）

　　D)《民用闭路监视电视系统工程技术规范》（GB50198-94）

　　E)《民用工业建筑电气设计规范》（GJT16-92）

　　F)《电视系统视频指标》（CCTRRECOMMENDATION472-3）

　　五、网络摄像机概念

　　网络摄像机是采用嵌入式视频/音频网络(Web)摄像机，它将视频、音频、数据集成在一起进行网络传输的解决方案，具有结构简单、功能齐全、网络化管理、高可靠性，高集成度等特点。在10兆局域网和1兆VDSL/ADSL的宽带城域网上，网络摄像机把视音频信号数字化后由高效压缩芯片压缩，传至录象服务器，网络上通过浏览器观看。观看该网络服务器上的摄像机图象时，图象流畅无延迟现象，视频速率达到达20～30帧/秒。授权用户还可对系统配置进行操作。同时具有密码保护，以防未经授权的访问。

　　由于把视频/音频/数据压缩集中到一个体积很小的设备内，直接连入局域网和广域网，达到即插即看，EasyN网络摄像机内置有网页浏览服务器、域名解析客户端、邮件发送客户端。网络摄像机内置高质量CCD数码影像传感器，通过局域网或者因特网传送高质量、动态影像。

　　用户可以在任何能登录因特网的地方，登录产品配套域名观看动态的、清晰的画面。或者将图像捕捉到指定的邮箱，手机。通过监控端软件集中管理各路监控点。

　　六、系统设计思想

　　需要监控的各分公司、直营及加盟店铺分布于全国各地，地点分散，数量众多，观看图象的用户数多。大型网络视频项目是一项复杂的工程，需要各个系统紧密配合，首先应着重考虑实用性、稳定性、可管理性及可维护性、可扩展性、集成性等功能。

　　6.1前端监控设计思路

　　前端监控点分为分公司办公区域、直营及加盟店铺、供应制造商流水线A)前端监控场所首先考虑的是网络通讯资源，前端网络尤其是上行速率直接影响视频传输效果，直营及加盟店铺采用电信ADSL作为传输链路，ADSL是一种低成本的宽带接入方式，但同时也是一种不稳定的宽带接入方式，受到许多因素诸如电话线路、ADSL，modem、与接入机房的距离等影响，所以需要电信配合保证上传速率，建议上行速率申请为512K-1Mbps，以保证图象的有效传输。

　　B)一般情况下一条ADSL线路只能够保证一路或几路视频传输，考虑有的店铺面积较大，且有障碍物，死角等因素，需要安装两路网络摄像机。通过路由器接入多路摄像机，再通过各店铺的工作电脑进行处理转发，提高了了帧率，降低了数据量，并且能提供服务器功能。既避免了监控死角，又通过充分利用了现有设备来采用低端成本获得高端设备的效果。

　　7.2传输网络

　　传输网络前端除了已经有宽带的地方外，统一用电信ADSL，需要电信配合保证上传带宽，建议上传带宽申请为1MKbps；

　　各分布式服务器放置在全国各分公司，分公司申请10-100M宽带接入，在监控中心，申请100M的光纤接入，保证监控中心的图象效果。

　　注：第一期由于接入点少，考虑到现有的网络条件，以及实施的难度，所以采用总部集中管理的方式，即只在中心放置服务器，各个监控点直接连到监控中心。总部应该有10M光纤。初期监控点为20个（每个地方采用画面分割器方式传输），中心至少为每个监控点预留500K带宽，总部以外的客户端访问带宽等于所有客户端监控图像的并发数据流数乘以每路图像带宽（实际为300K）左右。

　　7.4监控中心

　　初期的监控中心主要由位于总部地区的一台PC服务器构成，该电脑服务器上安装了普顺达科技超级客户软件，不仅提供查看监控画面，录像，报警等功能，还提供P2P转发服务，为更多的用户查看提供数据而不增加前端设备的负担。

　　7.5客户端

　　经过授权的人通过IE登陆就可以成为客户端，进行授权内的操作，对于客户端的要求是要求有IE6.0以上浏览器DX8.0以上，占用的带宽是并发监控图像路数乘以每路图像占用带宽（具体的根据设置不同而不同），由于采用P2P技术不用担心监控前端或者服务器的带宽不够。申请带宽的时候只需考虑下行带宽，建议申请带宽考虑一些带宽冗余。

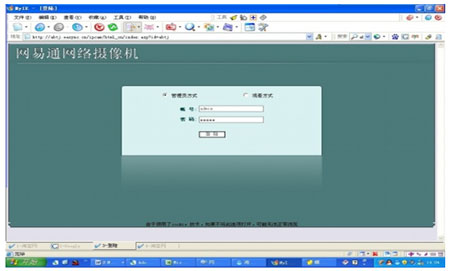

　　登陆界面及监控画面如下（可以定制）
