3.1系统说明

　　根据大连港的建设要求，港口安防建设使用了视频监控，智能分析，防盗报警三项技防措施，配合着加强人员巡逻，形成人防+技防的整体安防系统。港口安防采用纯网络数字方式架构，为各职能部门提供先进的安防解决方案和强有力的联网安防技术支持。

　　3.2系统架构

　　港口安防应用采用2级网络结构和3大设计模块。系统将在总控中心设置代理服务器，向远程用户提供转发服务，并为调度中心用户提供C/S和B/S两种访问模式。系统将详细的划分用户组和设备组，使得相关权限的用户可以管理相关的监控点。同时，系统还提供完善的录像策略选择和方便的录像文件下载功能。

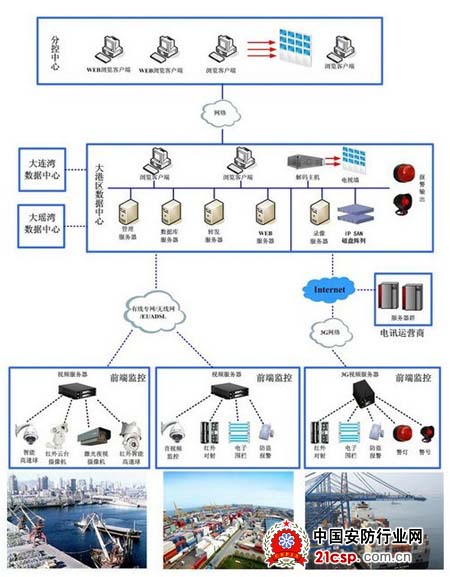

　　该系统采用二级分布式结构，在大连湾、大瑶湾数据中心设立一级监控，在大港区数据中心设立二级监控。各数据中心设立服务器管理本地监控系统，同时利用无线网络和大港区服务器相连，搭建成统一平台。所有用户均通过大港区数据中心的服务器登陆系统，进行用户权限验证，管理、监控辖区情况。系统拓扑图如下：

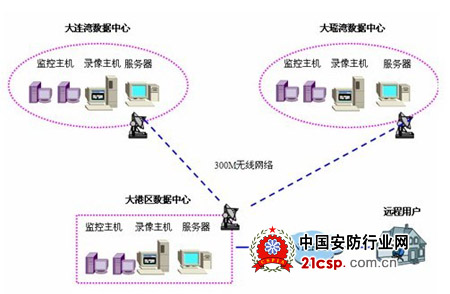

　　在各个数据中心设立管理服务器、录像服务器、转发服务器、WEB服务器和浏览客户端。客户端可以使用C/S、B/S进行浏览、控制。如下图：

　　港口安防监控系统按功能共分三个部分：前端信号采集部分、信号汇总和传输部分、后台控制(监控中心)部分。
