系统在监控中心部署了存储服务器，存储服务器配置了10T的存储空间，可实现无线监控点视频图像历史视频备份≥15天的需求。

　　系统所使用的网络摄像机及网络视频服务器设备采用H.264视频编码标准，图像达到D1(720*576)的分辨率，图像质量得到保证，船载网络视频服务器均带有基于G.722音频编码标准的音视频输入输出端子。

　　(三)无线网络设计说明

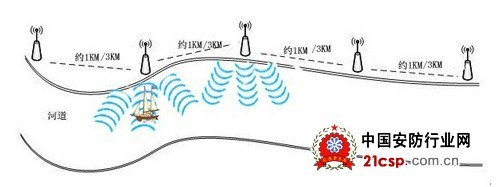

　　图2 应用场景图

　　1、在河道两岸及附近岛屿沿岸安装15到30(根据具体公里数量进行设计)台54Mbps无线收发器外接120/60度扇区天线(天线选型视具体环境决定)实现对北岸至南岸两条航道北岸部分的无线覆盖；河道两岸根据现场情况进行无线设备安装，54Mbps无线收发器外接120/60度扇区天线(天线选型视具体环境决定)实现对南岸至北岸两条航道北岸部分的无线覆盖；

　　2、在渡船、河道执法船渡船船载54M无线收发器设备，与两岸的覆盖设备建立无线链路，传输无线视频监控图像数据。

　　工作原理：

　　a、一体化网络摄像机采集的模拟视频信号直接采用H.264进行数字化处理；

　　b、数字视频数据通过双绞线接入无线远端网桥；

　　c、无线远端网桥外接全向天线将视频流媒体数据传到相应的无线接入点。

　　3、河道沿线无线接入设备落地接入有线网络，将船载监控设备采集到的数字视频回传到江心码头监控指挥中心；

　　工作原理：

　　a、无线接入设备通过与船载无线远端网桥建立通信，接收回传的数字视频；

　　b、无线接入设备接入有线网络，江心码头监控指挥中心通过有线网络与河道沿线无线接入设备建立通信；

　　c、无线接入设备通过有线网络与江心码头监控指挥中心服务器建立通信后，将数字视频图像传回监控中心。

　　(四)河道无线监控点结构说明

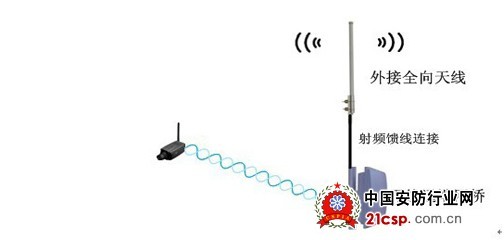

　　图3 无线远程监控点架构图

　　河道无线远程监控点的结构如上图所示，包括无线传输系统、网络摄像机两部分。执法船只采用的防水，防震一体化网络摄像机采集到模拟视频信号，通过自身视频编码系统得到H.264格式的数字视频。无线传输系统包括无线远端网桥和外接全向天线，之间通过射频馈线进行连接。无线网桥与无线网络摄像机之间直接采用无线网络系统连接，数字视频通过无线远端网桥回传到河道沿线的无线接入点。
