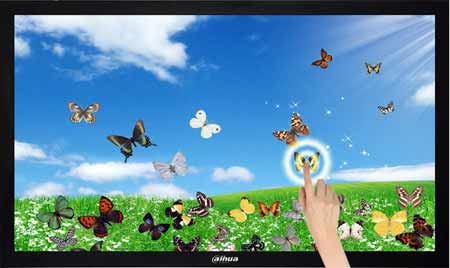

大华交互式液晶一体机DHL84/82/70/65
中国安防行业网 2013-1-25 18:16:00 关键字：大华股份 交互式液晶一体机 视频监控 浏览量：
专业显示技术
触摸屏分辨率高达32768×32768
具有一键开机功能
多点触控技术
安全性外观设计
多环境自适应设计
强大的教育优势
一、功能特点

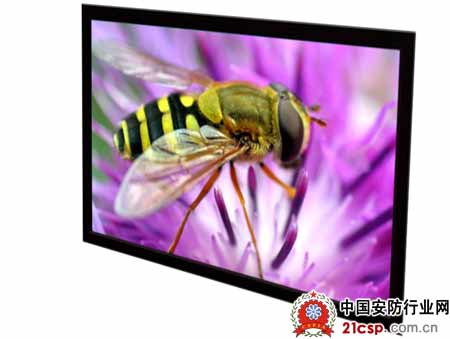

1、专业显示技术
先进的面板，一流的视频处理芯片，从视频专业角度提升高清晰图像的显示效果。独特的防尘防潮设计，可以适用于各种环境；能够满足7×24小时不停机工作，真正的工业级显示器。
2、触摸屏分辨率高达32768×32768
高精度的红外触摸技术，通过插值算法的分辨率可高达32768×32768。

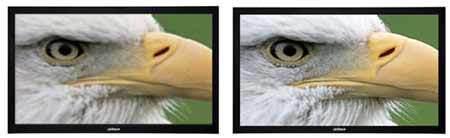

100%的原图 插值算法处理的图像

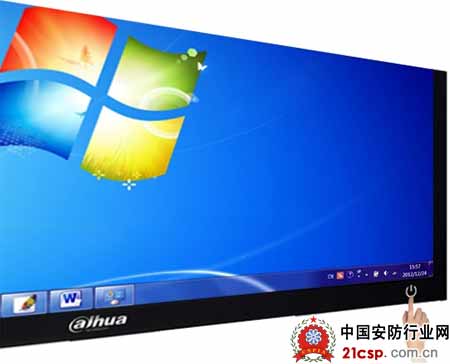

3、具有一键开机功能
只按一个按键就能实现整机和内置计算机同时启动和关闭。
4、多点触控技术

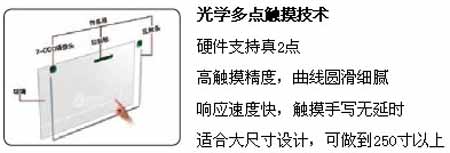

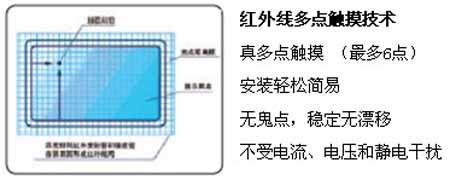

采用世界最先进的多点红外或光学触摸技术，支持大尺寸触摸；
超稳定的系统支持，多手势动作识别，使操作更敏捷，更流畅；
全新交互式体验，充分体现了人机互动的独特魅力；
非普通单点触摸，交互体验单一，手势识别差。

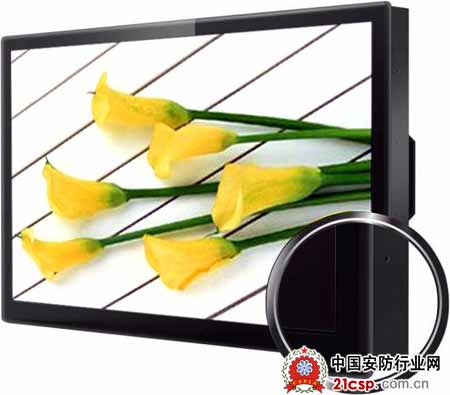

5、安全性外观设计
安全性外观设计，表面无尖锐边缘或突起，特殊加固、防爆/防眩/防尘/防雾结构设计，适应任何恶劣环境。
6、多环境自适应设计

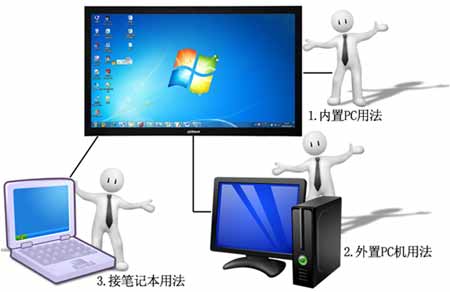

整机采用多环境自适应设计，可以同时满足内置一体机、外置PC机和教师自带笔记本的显示和互动需求。
7、强大的教育优势
多点手势识别，操作轻快，流畅；
超稳定系统支持，反应敏捷准确；
生动，直观，环保，不影响健康；
功能更加强大与完善；
大大提高工作效率和增强教学效果；
增强了师生互动，提高学生兴趣；
通过互联网可进行远程教学，实现资源共享。
二、技术参数
|
系列 |
T600 | ||||||
|
参数/型号 |
DHL65 |
DHL70 |
DHL82 |
DHL84 | |||
|
对角线尺寸 |
65"(16:9) |
70"(16:9) |
82"(16:9) |
84"(16:9) | |||
|
类型 |
TFT(FHD) | ||||||
|
背光模式 |
LED | ||||||
|
显示分辨率 |
1920×1080 |
3840×2160 | |||||
|
触摸屏分辨率 |
32768×32768 | ||||||
|
点距 |
0.744(H)×0.744(V) |
0.807(H)×0.807(V) |
0.9405(H)×0.9405(V) |
0.4845(H)×0.4845(V) | |||
|
亮度(典型值) |
450 cd/㎡ | ||||||
|
对比度 |
5000:1 | ||||||
|
可视角度(水平/垂直) |
178/178 | ||||||
|
响应时间(灰阶) |
8ms | ||||||
|
定位精度 |
±2mm | ||||||
|
显示颜色 |
16.7M/8bit | ||||||
|
视频制式 |
PAL/SECAM(自适应) | ||||||
|
输入端口 |
CVBS(BNC)×1 | S-video×1 | YPbPr/YCbCr×2 | ||||||
|
VGA×1 | HDMI×2(可选) | DVI×2(可选) | |||||||
|
PC-Audio×1 | RS232×1 | USB×4 | |||||||
|
前置输入端口（可选） |
VGA×1 | HDMI×1 | USB×2 | ||||||
|
输出端口 |
CVBS(BNC)×2 | ||||||
|
音箱输出 |
2×15W | ||||||
|
控制方式 |
RS232串口控制，红外遥控，触摸 | ||||||
|
书写方式 |
手指、触摸笔或其他非透明物体（直径≥5mm的物体） | ||||||
|
通讯方式 |
USB | ||||||
|
触摸次数 |
同一位置6000万次以上 | ||||||
|
功耗(正常) |
220W |
240W |
785W |
640W | |||
|
功耗(最大) |
280W |
300W |
820W |
800W | |||
|
待机功耗 |
1W | ||||||
|
电源管理 |
AC100-240V~(+/-10%),50/60 Hz | ||||||
|
边框颜色 |
黑色 | ||||||
|
重量(毛重)含结构件 |
65kg |
78kg |
172kg |
85kg | |||
|
单元尺寸(mm) |
1520.0×910.0×85.5 |
1641.0×983.0×81.4 |
1923.0×1133.0×158.0 |
1956.0×1170.0×98.0 | |||
|
显示/触摸区域(mm) |
1428.0×803.0 |
1549.0×871.0 |
1805.8×1015.8 |
1867.0×1053.0 | |||
|
包装尺寸(mm) |
1720.0×1165.0×301.0 |
1842.0×1204.0×330.0 |
2155.0×1308.0×474.0 |
2550.0×1245.0×310.0 | |||
|
边框厚度(mm) |
46 |
43 |
55 |
46.5 | |||
|
外壳材质 |
高强塑料、钣金 | ||||||
|
安装方式 |
底座*、壁挂*、移动式支架* | ||||||
|
保护玻璃/触摸屏 |
有 | ||||||
|
工作温度 |
0℃~45℃ | ||||||
|
工作湿度 |
10%~80%RH | ||||||
|
存储温度 |
-20℃~60℃ | ||||||
|
平均无故障时间 |
60，000小时 | ||||||
|
特性 |
内置工业级PC | ||||||
|
具备媒体播放功能 | |||||||
|
支持wifi无线网络（选配） | |||||||
|
前置触摸式OSD操作菜单按键（选配） | |||||||
|
抗强光干扰，能在户外正常使用 | |||||||
|
采用红外真两点触控技术，支持多点触控操作 | |||||||
|
支持Windows XP、Windows VISTA、Win7、Mac OSX 跨平台免驱服务 | |||||||
注：*为选配件
PC硬件配置表
|
类型 |
内置PC单元 |
方案一 |
方案二 |
|
处理器 |
处理器系列 |
Intel Celeron Dual-Core |
Intel Celeron Duo |
|
处理器型号 |
T3100 |
G530 | |
|
处理器主频 |
1.90GHz |
2.4GHz | |
|
显卡 |
显卡芯片 |
Intel GMA X4500 MHD |
Intel H61 |
|
输入输出端子 |
DVIx1 | HDMIx1 | RJ-45x1 |
VGAx1 | HDMIx1 | USB2.0x6 | RJ-45x1 | |
|
存储设备 |
内存类型 |
DDR3 |
DDR3 |
|
内存容量 |
2G |
2G | |
|
最大可支持内存 |
8G |
8G | |
|
硬盘类型 |
SATA |
SATA | |
|
硬盘容量 |
160G |
320G/500G/700G/1T | |
|
音频 |
声卡 |
Intel高保真音频芯片 |
Audio CODEC on-board Stereo / 5.1 CH with HDMI |
|
Audio I/O Ports : 5.1 channel Audio I/O Ports x 1 (Line-In, Line-Out, Mic-In) | |||
|
网络 |
网卡 |
Realtek Gigabit Ethernet/ 10/100/1000M |
