一、产品概况

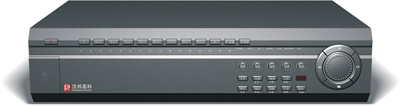

HB8216DVR采用H.264压缩算法、嵌入式实时多任务操作系统和嵌入式处理器一体化的设计，在单板上集成了视音频采集、压缩、存储、网络传送、多路云台控制、报警检测等功能，实现了8路主机单板结构，保证了系统的高集成度和高可靠性。同时，HB8216DVR提供了多种接口，支持网络、视频环通输出和矩阵切换、USB 2.0高速备份以及鼠标键盘操作。 二、主要功能和关键性能技术指标
1、视频参数
视频输入：复合视频输入PAL制（25帧/秒） NTSC制（30帧/秒） （BNC接口，1V P-P ,75Ω）
视频输出：一路复合视频输出（BNC接口，1VP-P,75Ω）PAL制（625线） NTSC制（525线）
一路VGA模拟和DVI数字显示方式同时输出(频率：60HZ，分辨率：800X600)
支持高画质D1每路25帧/秒
HB8208P HB8216P 支持标准画质D1每路25帧/秒，高画质D1每路12帧/秒
2、音频参数
音频输入： 16路音频输入（BNC接口，输入阻抗：10KΩ 输入幅度：Vp-p=2.0V LINE）
语音对讲：一路音频输入（BNC接口，输入阻抗：10KΩ 输入幅度：Vp-p=2.0V LINE in/ 50mV MIC in）
音频输出：一路音频输出（BNC接口，输出阻抗：10KΩ 输出幅度：Vp-p=2.0V LINE）
3、视频压缩：压缩算法H.264，分辨率 CIF（352*288）D1(704*576)
4、音频压缩：压缩算法G.711，音频采样率8K采样/秒，16bit/采样点
5、操作系统：嵌入式实时操作系统（ RTOS）
6、硬盘接口： 16路8个SATA 接口，支持 48bit LBA 工作模式
7、报警接口
报警输入：报警输入支持常开/常闭两种形式，提供16路报警输入
报警输出：4路报警输出（常开，继电器输出）
8、IO接口: RS232/RS485，RS-485接口支持网络透明通道连接，支持PS/2鼠标键盘、串口控制键盘
9、操作方式: 多功能红外遥控器， PS/2鼠标键盘、串口控制键盘
10、备份接口：3个USB 2.0接口，支持数据备份功能
11、网络接口：10M/100M自适应以太网端口
12、视频环通矩阵：支持视频环通，支持视频矩阵
13、供电电源：220±30% V，50±3% HZ 110±20% V，60±3% HZ 可选
14、机箱尺寸：440 X 450 X 100(长X宽 X高，毫米）
压缩功能
1、支持 PAL / NTSC4.43 / NTSC3.58 制式视频信号。
2、视频压缩采用H.264压缩技术，支持变码率和支持变帧率，可设定视频图像质量和压缩码流。
3、每路视音频信号独立实时压缩，音频压缩标准采用G.722。视频和音频信号压缩后生成复合的H.264码流，码流回放时视频和音频保持同步。也可设置不用音频。
4、双流压缩：主码流本地存储，副码流适用于图像在低带宽网络上传输。
5、有6种录像质量供选择，典型数据量统计（仅供参考）
CIF: 画质 1 -150M/H， 2 -100M/H， 3 -80M/H， 4 -70M/H， 5 -50M/H， 6 -40M/H
网络功能
1、支持TCP/IP协议（支持ARP、RARP、IP、TCP、PPPOE、DHCP等等），支持宽带拨号上网,同时支持断线自动重拨，支持域名解析。
2、完备的网络端控制命令，通过网络可以使用客户端管理器控制嵌入式硬盘录像机、设置主机各种参数、远程升级和维护。
3、具备Web Server功能，能通过IE浏览器访问主机，支持域名解析、监看实时图像、点播录像数据以及控制云台。
4、内置多种云台控制协议，可以在主机端和网络端控制云台和镜头、雨刷等
录像功能
1、录像模式：手动录像、定时录像、移动检测录像、报警录像，支持录像内容的分类检索，每路视音频录像参数均可单独设置。
2、视频移动动态检测功能，每路视频可设置多个动态检测区域，可以实现实时画面全屏蔽，全屏蔽状态的时候录像不会被屏蔽。
3、支持通道名叠加，支持通道录像日期、时间叠加，支持图标叠加、局部马赛克和遮盖。
4、管理主机可通过网络实时纪录压缩码流，支持借助网络将图像声音同步直接录入电脑。
放像功能
1、本地放像：精确时间定位放像、手动录像内容检索放像、定时录像内容检索放像、移动检测录像内容检索放像、报警录像内容检索放像。
2、支持管理主机本地回放通过网络实时纪录压缩码流。
3、支持画中画放像，可以使用客户端管理器达到多路回放的放像模式，不影响实时图像以及录像。
4、支持管理主机安装HB1500系列视频编码卡直接输出视频在电视墙上显示。
5、支持 4 个级别的快放、 4 个级别慢放、4个级别倒放、暂停、单帧回放模式；按时间回放定位准确。
实时监看监听功能
1、支持本地监视器和VGA显示器显示，支持电视墙功能；支持管理主机（监控中心）和硬盘录像机（前端）的双向语音对讲（或单向语音广播）。
2、支持每个通道录像参数（亮度、对比度、色度、饱和度）的调节。
3、显示模式（ 1路/4路/8路/9路/16路）切换迅速，没有延迟，支持画中画模式；支持画面轮巡功能，可以根据需要自由设置是否启用轮巡以及轮巡的时间 。
4、支持回放、预览同时进行。
存储备份功能
1、在主机前面板和后面板提供多个 USB 2.0/SATA 备份专用接口，远程通过客户端管理器备份录像机中的录像内容。
2、强大的硬盘管理功能，支持正常运行状态下对硬盘进行格式化，具有扇区损坏屏蔽功能。
3、支持硬盘休眠，同时工作硬盘个数最多不超过 2 个，硬盘上文件采用预分配技术，保障硬盘数据的安全性和完整性。
4、标准 FAT32 文件系统格式，硬盘可在 PC 系统上识别，并可在安装随机光盘内的播放软件后播放。
报警检测功能
1、本地报警：视频丢失报警、移动侦测报警、探头触发报警、未接硬盘提示、硬盘无空间提示、视频异常检测、磁盘错误扇区检测。
2、远程报警：视频丢失报警、移动侦测报警、探头触发报警，可以通过网络远程传送给客户端，借助客户端，可以实现报警录像自动打开。
3、视频丢失报警信息、移动侦测报警信息、探头触发报警信息可以通过外接设备报警到手机、呼机、或者固定电话（例如：110）。
4、网络报警联动（报警信号上传），通过PC自带的喇叭进行声音报警，可以实现客户端报警通道图像自动最大化。
5、视频移动动态检测功能，每路视频可达PAL:396(22*18), NTSC:330(22*15)个动态检测区域。
安全保障
1、采用高性能32位嵌入式微处理器及嵌入式实时操作系统，保证了系统高实时性、可靠性和稳定性。
2、健全的录像日志查询功能（探头报警日志查询、移动侦测报警查询、远程登陆日志查询、录像参数修改日志查询、升级日志查询、回放日志查询、系统启动日志查询）。
3、系统锁定、按键锁定、口令检验、多级用户授权等多种安全保障功能；用户名、口令及码流传输时用密码加密，防止泄露。
4、具备看门狗功能，出现异常时系统可自动检测，同时自动重新启动，以完成系统输入、输出以及录像状态等的重新初始化。
开发支持
1、提供客户端管理器的 SDK开发包。 三、产品创新点 高效视频压缩技术：采用最先进的H.264压缩技术和图像预处理技术，提供高质量的还原图像
单芯8路压缩技术：采用最先进的倍频输入专利技术和DSP优化技术，实现了TI DM645 DSP 单片压缩8路CIF
高集成度：提供了目前世界上最小的单卡16路DSP实时压缩产品，提供全新系列嵌入式系统。集成度高带来可靠性高、功耗低、成本降低等等诸多优势。
产品稳定性设计：稳定压倒一切，高集成度奠定了产品可靠稳定的基础
PC板卡系统：系统-芯片工作状态监控、Windows硬盘休眠技术
嵌入式系统：系统工作状态监控、温度监视、硬盘状态报警、硬盘休眠技术
应急存储：网络视频服务器具有应急存储方案，防止网络故障时的数据丢失。
智能化技术：产品将集成智能化监控技术，实现目标的监测、识别、跟踪等功能，提供智能预警和智能检测功能，完成时候追溯到主动预警的转变。
丰富的接口：
嵌入式产品提供DVI数字显示接口
嵌入式产品提供USB 2.0接口高速数据备份和鼠标键盘接口
嵌入式产品提供视频环通和视频矩阵
视频服务器提供SD接口高速数据应急存储备份
H系列视频服务器支持本地硬盘
专用文件系统：提供安全稳定的文件系统，实现文件的快速定位检索。保障长时间运行硬盘不会产生碎块。
加密技术：
权限压缩和水印技术：图像资料的防伪、防篡改
数据加密：视频数据通过网络传输时的保密
万能解码技术：提供万能解码卡，实现各种标准压缩算法的数据同时上电视墙显示，支持图像拼接等多种显示模式
第三方软件支持：全系列产品提供多家第三方软件平台支持，同时支持电信全球眼和网通宽视界标准
|
