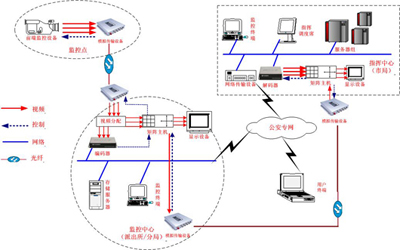

系统拓扑示意图

　　系统组成

　　1.前端监控点（公安自建）根据不同地点采用相应的高速球、匀速球、枪式带云台和枪式固定摄像机，以及社会监控点通过光端机将模拟视频信号和控制信号无损失传输到基层监控中心（派出所 / 分局监控中心）。

　　2.进入基层监控中心的模拟视频信号经视频分配器一分为二，其一进入数字硬盘录像机或网络视频服务器等数字编码设备，其一进入矩阵主机。

　　3.基层监控中心配置数字编码设备对前端所有图像24小时数字化录像存储。监控终端可以切换显示本地视频与电子地图，前端报警联动多路视频显示。

　　4.基层监控中心配置一台矩阵主机，将前端模拟视频图像切换显示在模拟显示设备（电视墙）上。

　　5.键盘与监控主机均可方便切换和控制前端视频的上下左右以及变倍。

　　6.市局监控中心与基层监控中心通过光纤将矩阵级联起来，市局的矩阵即可方便切换、控制基层监控中心的矩阵。

　　7.市局监控中心配置视频管理服务器，通过公安专网，服务器即可实时浏览前端各个基层监控中心数字视频存储服务器上的图像，实时查询、回放各个数字视频存储服务器的录像内容，并可将重要图像数字化存储录像。

　　8.市局监控中心解码设备负责将数字视频信号还原为模拟视频信号，输出到矩阵主机、屏幕墙等模拟显示设备。报警信号能够实时传送到市局监控中心。

　　系统特点

　　1.整个系统从前端到监控中心传输方式采用光纤传输，图像没有经过数字压缩，图像质量清晰、控制流畅。编码设备传输的数字化图像由于采用先进的 MPEG4 或 H.264 压缩算法，图像分辨率亦能达到 D1 ： 720*576 。模拟与数字方式相结合，既提供了很强的灵活性又保证了图像质量。

　　2.监控中心的核心设备为模拟矩阵和数字编码设备，同时具备一套功能强大、集成度很高的综合监控平台软件，能够同时管理、控制模拟（矩阵）设备与信号，数字编码设备与信号。

　　3.矩阵系统对模拟信号进行切换上屏幕墙监控，数字编码设备则将传统的模拟视频信号转换为数字信号，通过计算机网络来传输，通过智能化的计算机软件来处理，这就形成了模数结合的监控系统。实现了视频/音频的数字化、系统的网络化、应用的多媒体化和管理的智能化。

　　4.基层监控中心和市局监控中心之间双备份互联：

　　一、视频管理服务器接入公安专网，市局可通过视频管理服务器管理、查询、浏览前端每个基层监控中心管辖的图像；
　　二、通过级联设备将市局与基层监控中心的矩阵级联，市局监控中心通过零延时的级联设备可以跨级切换控制任意基层监控中心内的任意一路图像，并可进行跨级编程，保证系统中的视频信息、控制信息、系统信息等可以进行交互控制和传输。

　　5.各前端发生警情时，警情信息不仅可以传到基层监控中心，并同时传到市局监控中心。报警触发后，报警点附近的球云台会按照预先设定好的预置位定位到相应的区域，还可以将与报警现场关联的多个前端图像一起切换，有针对性地布控追踪。
