系统组成

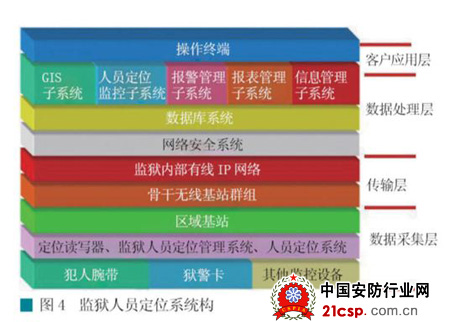

　　监狱人员定位系统构架如(图4) 所示。

　　如(图4) 所示，监狱人员定位系统主要由数据采集层、传输层、数据处理层和客户应用层四部分组成。

　　数据采集层作为无线数据采集模块佩戴在人员身上或物品上，系统通过对标签的跟踪实现对人员的跟踪定位。人员标签可以根据需要设计不同的外形，标签、胸卡等以适应不同需求。

　　传输层采用以太网技术，可以较好的利用监狱现有的网络环境。及时采集标签的信息，传输到后端的监控中心，对定位标签进行控制管理。

　　数据处理层对前端传来的标签数据进行实时数据分析和融合处理，对前端标签的心跳，归属，漫游等关键信息进行处理。

　　客户应用层与监狱的数据库系统、报警管理系统、报表管理系统、安防管理系统等密切融合，在监狱地图上显示人员实时定位监控。根据多种场景的处理预案(越狱、袭警、斗殴、合法外出等)，在条件触发时做出应急处理。

　　方案实施

　　监狱人员定位系统布线涉及网络通讯和RTLS定位。设计可以根据监区变化灵活扩展，参照监狱环境的平面图，结合实际应用需求，最终为监狱提供一个开放、灵活、先进的可扩展的系统。同时需要根据各监区的差异性，在做布点时要有所侧重和针对性。

　　在确定具体节点数量和位置之前，首先要从定位的需求考虑，确定需要定位区域和具体房间信息，需要考虑每个位置点的终端数量峰值，以及每个AP的吞吐能力。根据AP的功率，判断AP的有效信号所能覆盖范围，保证覆盖范围内的任何一个定位点所收到的AP信号中，至少有一个AP的RSSI值要大于-50，根据实际的地理环境合理的安装AP，具体布局因地而异。

　　定位基站安装

　　定位系统中，需要将所有的定位数据汇总传输至定位服务器，因此，为了确保数据的稳定性和安全性，需要将所有的通讯AP通过线缆的方式连接。并且尽量不要采取级联方式连接，以避免因其中某一AP故障导致，导致同一线缆所有数据全部无法回传的故障。

　　所有通讯AP由接入层交换机由线缆连接至安装位置，安装过程中需要考虑线缆的长度不可超过90M，对于超过极限距离的考虑采用中继等方式。

　　定位激发器安装

　　定位激发器负责扫描在关键区域发送辅助定位信息，部署密度根据现场定位要求确定。

　　系统功能

　　系统主要功能特点如下。

　　实时监控

　　· 人员位置信息：在电子地图实时显示犯人和预警位置；

　　· 人员移动轨迹：通过电子地图实时显示一个或多个人员移动轨迹；

　　· 跟踪指定人员：地图随着标签的移动自动切换，将鼠标移到标签上可以看到标签的当前状态；

　　· 人员报警状态信息：通过电子地图上不同颜色和形状显示人员的报警状态。

　　报警功能

　　按钮报警：狱警标签有报警按钮，一旦发生紧急状况，可以按下报警按钮，监控中心点定位系统将会及时收到报警信息和报警位置，并快速找到事发现场。

　　标签破坏报警：标签戴到犯人手上，犯人就无法自行脱下来，只有剪断，如果犯人将标签弄断，该标签将会不断地向系统发出剪断报警信息。

　　非法区域报警

　　· 越界报警：某些区域属于禁区，未经允许的标签进入将发出报警信息，或某些犯人不能离开某个区域，一旦离开将发出报警信息；

　　· 出入关口报警：在出入某些关口时，可事先设定好哪些标签可以通过，当不符合要求的标签出入关口时将发出报警信息；

　　· 与管理信息系统不符报警：犯人在系统中已经设定好了房间号，一旦犯人进错房间，将及时发出报警信息。

　　非法聚集报警：在指定位置，系统可以设置最大允许人员数量，一旦超过预设数量，将发出报警信息。

　　信号丢失报警：标签消失有多种因素(如电池没电或被破坏、标签越过信号覆盖区域等)，可以设置指定标签的消失报警条件和报警级别，如该标签消失了，将会触发相应的报警。

　　电池低电压报警：可以在系统中设置电量最低界限，一旦标签电量低于这个界限将会发出报警信息。

　　其他报警：按照需求，增加不同的报警方式。

　　· 未按规定路线报警：指定某个标签在某段时间的行走轨迹，一旦发现该标签偏离指定的行走轨迹达一定的时间，发出报警信息；

　　· 无随同人员报警：将犯人标签和警察标签绑定，一对一或多对多进行绑定，当犯人标签的行走轨迹和警察标签的行走轨迹不一致，并达一定时间，发出报警信息。

　　历史纪录查询

　　轨迹回放：以平面GIS图为基础，显示特定区域内的实时活动轨迹；支持按时间范围进行轨迹回放。

　　查询位置历史记录：任何标签的位置变化纪录。

　　查询报警历史记录。

　　查询操作历史记录：关于标签的有关操作。
