●VDIOCGCHAN：Ioctl操作得到信号源的基本信息，保存在video channel结构体中。
●VDIOCSCHAN：Ioctl操作根据video channel结构体中的值来设置信号源的初始参数。
●VIDIOCGWlN：loctl操作得到采集图像区域的基本信息，保存在video window结构体中。
·VIDIOCSWIN：loctl操作根据video window结构体中的值来设置采集图像区域大小等参数。
3.2.2 SDL简介
SDL全称是SimpleDirectMediaLayer，即简单的指导媒体层【201。SDL是一个跨平台的多媒体函数库，被用来设计成在低层访问音频、键盘、鼠标、游戏杆，基于OPENGL(一种3D图象开发函数库)的3D硬件，和2D图象帧缓冲区。它被广泛的用于基于MPEG的媒体播放软件，模拟器，和许多著名的游戏。SDL是一个跨平台的函数库，几乎支持现今所有平台：Linux，Windows，WindowsCE，BeOS，MacOS，MacOSX，FreeBSD，NetBSD，OpenBSD，BSD/OS，Solaris.IRIX.andQNX。
SDL用C语言写成，但是可以很容易在C++下面工作，并且SDL绑定了许多其它的语言，这其中就包括Ada，C撑，Eiffel，Erlang，Euphoria，Guile，Haskell，Java，Lisp，Lua，ML，Objective C，Pascal，Perl，PHP,Pike，Pliant，Python，Ruby,andSmalltalk。
3.2.3服务器端设计与实现
Servfox是流媒体服务器，可以进行视频的采集和传输，用来做监控服务器。

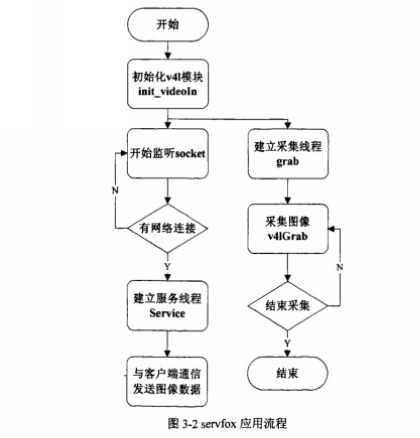

Servfox利用了前面介绍的Vide04Linux编程模块提供的接口从摄像头设备中提取图像帧。提取流程如图3-2所示。在服务程序开始时，初始化V4L模块，初始化包括设备名称、图像分辨率、图像格式和采集方法等。通过V4L模块对采集设备属性的提取，确定采集的参数。并启动两个线程，一个线程是图像采集线程，另一个是服务线程。
图像采集线程采用循环机制。通过V4L模块进行图像采集，并且对图像进行压缩，减小图像的体积。根据主线程变量videoln.signalquit判断是否结束采集。
服务线程主要提供网络数据传输和对图像采集的控制。通过监听serversocket，接受客户端的链接请求，并建立新的socket进行数据和控制消息的传输。根据客户端发来的控制信息来调整V4L采集模块的参数，从而调整采集的图像。调整包括图像的亮度、对比度和色彩等。数据传输是将图像采集线程获得的图像，发送给客户端。发送分为两个步骤，首先发送本次发送图像帧的一些基本信息，如消息、图像的帧序号、图像的各种属性等。然后再将图像的数据通过socket发送给客户端。
下面的数据结构是服务器端发给客户端的数据结构。其中包括消息、帧序号、顺序号、延迟时间等等属性
structframe_t{
charheader[5];
intnbframe;
doubleseqtimes;
intdeitatimes;
int w：
inth：
intsize;
intformat;
unsigned shortbright;
unsignedshortcontrast;
unsignedshortcolors;
unsignedshortexposure;
unsignedcharwakeup;
intacknowledge;
)
对应的，客户端发送给服务器的消息的数据结构如下，其中包括消息、采样率、亮度调整、对比度调整等信息。
，
struct client_t{
charmessage[4];
unsignedcharx;
unsignedchary;
unsignedcharfps;
unsignedcharupdobright;
unsignedcharupdocontrast;
unsignedcharupdocolors;
unsignedcharupdoexposure;
unsignedcharupdosize;
unsignedcharsleepon;
)
3.2.4客户端设计与实现
spcaview有三种工作模式，通过用户输入参数不同启动不同的工作模式。三种工作模式分别是：
_播放远程servfox传输的视频。这种工作模式下，spcaview作为客户端，servfox作为服务器端进行协同工作。spcaview通过TCP/IP连接服务器端，发送客户端用户的一些参数设定，并接受服务器端采集的图像数据，进行解码显示。
■通过本地的摄像头进行视频获取。通过本地摄像头获取视频图像，显示并存储到本地。在这个工作模式下，主要使用了V4L的视频截取功能和SDL的图像显示功能。
■播放本地的avi文件。播放本地磁盘上存储的采集视频文件。在三种工作模式中都通过对SDL的调用实现了图像的显示等功能。其中对SDL的调用过程如下：
1.调用SDL Init0动态的加载和初始化SDL库。该函数带有一组标记来表
示哪部分需要激活，SDL INIT AUDIO表示音频部分，SDL INIT VlDEO表示视频部分，SDL INIT CDROM表示光驱部分，SDL I-NITTIMER表示定时器部分。这几个部分可以任意搭配选择。
2.选择和设置视频模式，
SDLSetVideoMode(640，480，16，SDL SWSURFACE)。其中包括视频分辨率，色彩深度和模式。
3.设置定时器及回调函数，SDL SetTimer((Uint32)interval，callback。.timer)其中包括定时器的触发间隔时间和触发时的回调函数。
4.使用完毕最后调用SDL Quit()，对SDL库进行释放。
