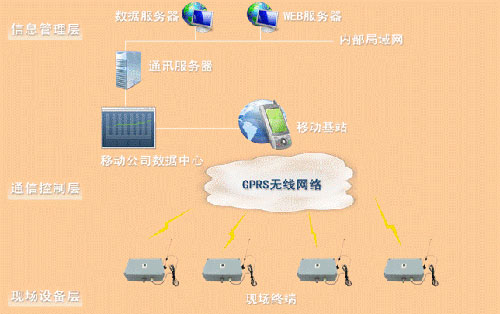

一、系统架构和关键技术

　　系统数据层架构

　　系统应用层架构

　　二、技术优势：

　　1、实时水位监测和传输技术

　　利用传感器液位监测终端采集管网窨井水位实时数据，通过GPRS公网通讯传输，性能稳定可靠，覆盖面广。

　　2、平台数据展示和分析技术

　　根据窨井水位差，识别管网瓶颈和运行问题；可以WEB方式同时满足调度、养护、防汛、管理决策等不同部门的应用需求。

　　3、一体化集成终端技术

　　集液位传感器、高性能微处理器、大容量存储器、工业级通讯模块、特制高容量锂电池一体，适于恶劣环境和无市电的场合，安装便捷。

　　液位传感器终端

　　液位检测终端的安装

　　三、系统的主要应用

　　1、城市暴雨内涝应急指挥

　　及时准确地获得暴雨内涝时管网运行预警信息，为应急防汛工作提供决策依据；

　　为制定不同等级雨情下科学的应急预案提供数据支持；

　　依据区域全局的管网运行数据合理指挥局部内涝漫水区域 的排水应急抢险工作。

　　2、排水管网规划设计与建设的评估

　　评估排水泵站的运行效果，发现和诊断排水泵站设计与运行存在的不足和问题；

　　诊断管网中的瓶颈管段，为管网改造提供依据；

　　为评估低洼易涝区域的排水能力提供分析数据；

　　四、信息系统数据共享与整合应用

　　1、与“排水管网GIS系统”的紧密结合，促进“排水管网GIS系统”标高数据的完善，通过水位差分析诊断管网问题；

　　2、和“排水泵站自动监控系统”数据资源共享，实现泵管应急联动，提升排水应急调度决策水平 ；

　　3、与“城市网格化管理系统”、“河道管理信息系统”、“防汛监控指挥系统” 等数据共享，落实“泵管联动，网格化管理”、采取“行业联合、协同作业”等一系列措施，实现管理创新模式。

　　4、为将来建立排水管网模型和决策支持（现状评价、运行调度）系统，实现模拟仿真、科学预测打下基础 ，进一步全面实现“数字排水”，以排水行业信息化来推动排水行业管理现代化。

　　五、软件功能

　　1、系统界面

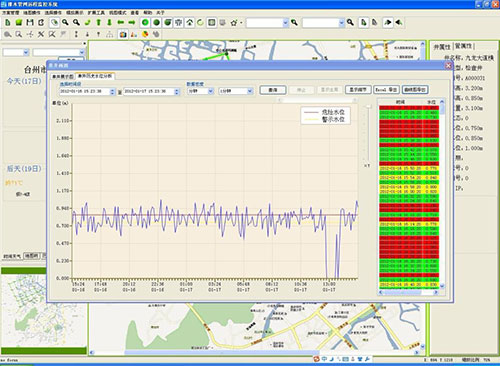

　　2、单井历史水位过程线

　　3.多井历史水位查询

　　4、多井信息图

　　5、站网图
