SFP模块
[来源]   [作者] 本站编辑 [发表时间] 2009-5-12 16:52:00

   一、产品概况

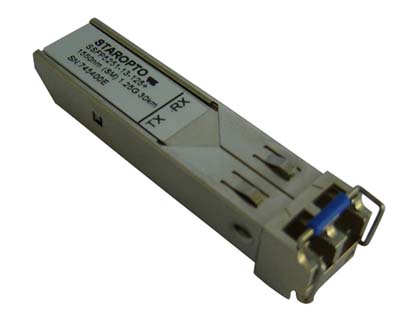

  思达SWFP5261-23-125+是符合SFF—8472协议和SFPMSA协议的规定SFP模块;符合SONETOC-48标准,具有数字诊断功能。
  特性:
  可热插拔;
  金属外壳,低的电磁干扰;
  速率:2.5Gb/s;
  连接距离:40km单模光纤;
  +3.3V电源;
  双LC连接器。
  二、主要功能和关键性能技术指标
  SFP模块有三大部分组成,他们分别是发射部分、接收部分、数字监控部分。光发射部分由光源、驱动电路、控制电路(如APC)三部分构成。模块内部的驱动电路包括对输出波形的缓冲级以及保证功率和消光比稳定的APC和温度补偿电路。光接收部分主要由PINFET前放组件和主放电路两部分组成,并具有无光告警功能。
  发射部分主要是将电信号转换成光信号,使其在光纤中传输,其核心部分在发射组件。发射组件采用FP或DFB激光二极管,电路为组件提供偏置(预值)电流和调制电流,并提供自动光功率控制和温度补偿功能。
  接收部分由气密性封装的PINTIA(InGaAsPIN和跨阻放大器)和限幅放大器组成。将输入的光信号通过PIN管转换成光电流。光电流又通过跨阻放大器转换成电压信号。电压信号经限幅放大,并通过整形滤波器与限幅放大器产生差分DATA与/DATA的数据信号交流输出。并具有无光告警功能,当光功率不足以维持模块正常工作时,LOS端产生逻辑高电平,产生告警。
  数字监控部分监控模块工作状态:工作电压,工作温度,LD偏置电流,发射光功率,接收光功率。
  性能指标如下:


型号

光功率
dBm


消光比
dB


发射/接收速率

接收灵敏度
dBm


饱和光功率
dBm


告警
dBm


告警滞后

工作电流
mA

SWFP5261-23-125+

-5~0

>8.5

2.5Gb/s

<-18

>0

>-35

>1

<300



    三、 产

  品创新点,可从以下几个方面进行描述:
  1、采用了何种新技术、新器件、新设计、新颖外观设计;
  OSA与PCB的连接采用FPC,保证了连接的灵活性及好的信号完整性。使用了具有查表功能的数字电位器保证全温度下的消光比在小的范围下波动。使用了镜像三级管来监控接收光功率。
  2、关键技术指标达到或超过的国内、国际水平;
  眼图余量:国内、国际水平:10%,我公司模块:20%。
  接收灵敏度:国内、国际水平:-18dBm,我公司模块:-18dBm。
  3、新产品是否获得国家科技进步奖、发明奖或国际发明奖;
  本公司SFP模块(小型化插拔式收发一体化模块)获得国家实用新型专利。
  专利号:ZL200620054272.0。
  4、如何开拓了新的应用领域或方向。
  应用于16路大容量视频安防监控光端机。
  四、产品国内外市场推广情况:
  1、在国内市场的占有率及推广空间;
  产品主要在安防领域运用,同时还可用于能源、交通、铁路、军事、教育等领域。由于主要部件激光器主要采用国际知名企业,如NEC柱友三菱等高品质供应商。光模块所有参数指标都达到国际通信标准要求,甚至在应用中发现,还有许多指标高于国际标准。因此,随着国内和国际安防市场的不断成熟,相信该产品的市场前会越来越好。
  目前在国内安防市场上的占有率大约在35%左右。这在国内来说是一个很高的比例。这主要得益于我们的前期设计的成熟和后期制作过程当中的品质控制。因此,该产品自投放市场以来。客户反应不但品质一直很稳定;而且非常适合在视频光端机上使用。从目前国内市场客户的反馈情况来看,该产品在国内市场占有率还有很大的上升潜力。
  2、产品在国际市场的情况。
  国际上,我们在欧洲的一些国家已经占有了大约10%的市场,在北美,阿拉伯国家也有8%的市场,在亚洲也有9%的市场,随着公司整体实力的提高,我们还会不断扩大国际市场的占有率。
