组合屏示意图

　　3.大屏幕拼接显示系统工作原理

　　本方案中的大屏幕投影显示系统由基于DMD™(数字光源处理系统)技术的投影单元：含LANBODMD-67投影系统、LB-NPP2000网络多屏处理器、控制系统(含网络多屏处理器应用软件)及底座、线缆等相关设备组成。

　　整个大屏幕显示系统可以分为两个组成部分：

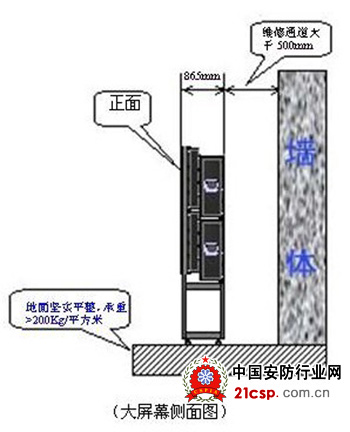

　　(1)投影显示部分：2×5组合显示屏。整套组合显示屏由模块化、标准化、一体化的LANBODMD-67系列投影系统投影箱体叠加组成。投影机和屏幕以背投一次反射方式显示图像。

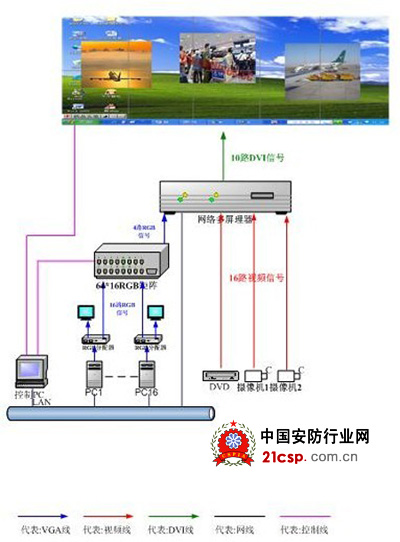

　　(2)信号处理部分：包括LB-NPP2000网络多屏处理器、RGB矩阵切换器以及RGB信号分配器。

　　网络多屏处理器通过网络连接，传输并合成相关计算机网络图像，以合适的图像大小/分辨率显示在各自的逻辑大屏幕上。同时具有活动视频处理功能，可以在计算机图像的基础上叠加视频窗口。

　　RGB信号可以由工作站通过信号分配器传输到的BRRGB矩阵切换器(该矩阵信号的切换可以由控制PC进行控制)，然后再通过矩阵将信号输入到网络多屏处理器LB-NPP2000的RGB输入接口，最后将RGB信号显示在投影大屏幕上。同时可以通过输入内置图像处理器进行单屏直通、倍数放大、整屏显示。

　　视频信号通过前端视频矩阵切换器，输出到用于网络多屏处理器LB-NPP2000的视频输入接口，通过控制按相应模式将视频信号显示在投影大屏幕上；也可以通过内置视频处理模块进行单屏直通、倍数放大、整屏显示。
