总体上，我们可将PVG系统视为逻辑上单一的模拟数字混合矩阵，向消费者(用户)提供标准的SOA服务—“承载”服务、“存储服务”、“播放”服务，用户的所有操作都针对摄像机进行，向PVG提出服务申请并得到响应，完全屏蔽内部编解码、数字中转等复杂处理，可充分实现图像资源的复用性，具有几乎无限的软件延展和扩充能力。

　　PVG网络视频管理平台自2003年开发成功以来，已先后在上海公安、北京交警、重庆公安、深圳公安、成都天网工程、江苏省公安厅、南京十运会等大型联网监控项目中成功应用，其中上海公安的视频联网规模已超过10万台摄像机，是目前全球最大的视频联网项目。同时，PVG网络视频管理平台已在08年奥运安保项目北京市朝阳区包括太阳宫、呼家楼、团结湖、亚运村等10多个地区)的图像监控项目中得到成功应用。

　　根据用户现状，采用“数模结合方式”建设，能实现大学城全部交通交通监控实时和历史图像资源的共享和统一调配管理，为其他有关部门提供一个共享的图像信息资源。

　　数模结合组网具有下述特点：

　　·充分解决了实战中对实时图像质量要求高的需求，在发挥模拟系统高清晰度和低延时特点的同时，也具备数字系统便于联网共享，便于图像存储，便于后期应用开发的优势。上海公安和北京公安均采用此种方式进行联网。

　　·对于现在已经建成的软硬件系统和资源进行充分利用，减少投资避免浪费。对于新建设的系统统一规划、统一建设，避免重复建设，将可共享的资源得到最大化的利用。

　　·实现统一图像资源编号，统一权限、统一资源、统一管理，统一控制协议，资源共享，确保各图像节点互联互通，实现全网图像资源共享。

　　·利用IP网络进行数字联网，实现海量数字存储、录像资料点播、网络远程控制、WEB访问和未来基于视频的交通事件检测等增值应用。

　　·传统的模拟系统，控制采用单向串口的方式，不支持复杂网络拓扑，无法实现大规模组网，不应作为系统的核心设备，应作为补充设备。

　　用户可以远程控制其它节点的模拟矩阵，将模拟图像资源通过模拟干线传送至本地的监视器上，并能使用模拟键盘进行PTZ控制，实现和模拟矩阵系统的联网。

　　用户可以把其它节点的经过编码后的数字图像资源切换到本地的任意解码器上，并能使用模拟键盘进行PTZ云台控制，实现和全数字系统的联网。

　　用户可以远程控制其它节点的模拟矩阵，将模拟图像资源输出至编码器，通过视频转发服务器转发至本地PC电脑上，通过客户端软件进行实时视频浏览、录像和回放，并能进行PTZ控制，实现模拟系统的数字化。

　　n以上三种方式可以混合实现，但必须无缝联结在一起，对最终用户而言，其它节点上的共享图像资源与本节点上的资源，只是名称或编号有差异，调用和操作的方法是一致的。

　　3.平台架构

　　视频监控管理平台要求采用分布式体系结构设计，每一级视频监控管理平台均可实现局部自治，在结构上不存在系统故障点，当上级平台出现故障，下级单位仍可继续工作，任意局部故障不影响系统的正常工作。

　　分布式的体系结构，便于统一规划，分步实施，单图像节点可自成系统，各图像节点通过统一的控制协议实现互联互控。

　　视频监控管理平台服务器节点之间可以灵活设定上下级关系，按照行政隶属关系划分层级，全网中的层级数没有限制，设计上没有系统容量的限制，可满足至少10万台摄像机的联网需求。

　　视频监控管理平台要求采用目录分布式对象管理技术，将各种图像资源对象(用户、摄像机、监视器、编码器、矩阵、配置等)都存储在目录数据库中，每个对象在全网中都有唯一的名字，真正实现统一资源和统一编号。

　　视频监控管理平台要求支持数字图像的多级无损转发，数字图像可在联检部门、监控室、调度中心各共享单位之间进行多次数字转发，在保证图像质量的前提下，每次转发的延迟不能超过30ms。

　　4. 平台稳定性

　　图像信息管理要求具备工业级的高稳定性，采用Linux或UNIX操作系统，具有抵抗病毒与非法入侵的能力，支持724小时连续工作。

　　视频监控管理平台要求采用多种技术手段保证系统的稳定性。核心的管理控制服务器要求采用嵌入式操作系统，可自由上下电，意外重启后始终保持文件系统的一致性，不会造成系统启动失败，并可支持双机热备;流服务器要求支持防错冗余和断网重连。

　　视频监控管理平台要求采用最新的存储技术保证录像数据的安全，应可支持RAID、硬盘热插拔和双冗余电源。图像存储点播设备通过网络接收编码器的码流，转发至IP SAN存储系统，并支持多人同时对历史图像文件进行检索和点播回放，可实现分布式部署。

　　5. 平台兼容性

　　视频监控管理平台要求采用开放式分层的组件化的软件体系结构，能够在不改变上层应用软件的基础上，通过加载驱动，实现和多个厂家不同型号和编码格式的视频编码器、硬盘录像机进行互通;实现和多个厂家不同型号多码流方式的网络摄像机的互通;能够快速兼容油田已建和未来新建系统的数字设备，不会因为对新的设备兼容导致平台软件的版本升级或更换。

　　视频监控管理平台要求采用统一的设备控制接口，不修改任何应用程序，只需要增加一些独立的设备驱动模块，即可支持包括MAX1000、AB、PELCO、Infinova、BOSCH、VCON 等多种品牌多种型号的矩阵连接和互控，要求可直接连接MAX1000的矩阵键盘，可替代AT200矩阵控制主机，支持模拟系统和数字系统的统一权限和统一PTZ控制，实现无缝融合。

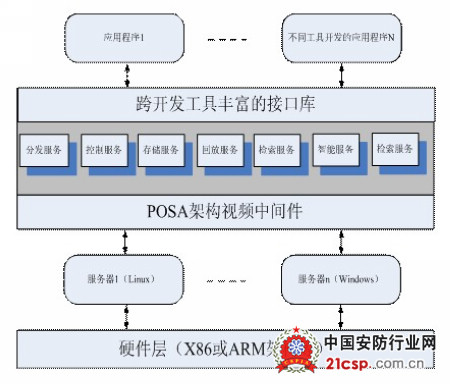

　　PVG系统在实际设备控制和上层应用之间设立了一个流媒体抽象层来隔离具体设备的特殊性，让上层应用统一编程这些设备，称为POSA架构(Pluggable Objects and Services Architecture)。

　　PVG系统支持异质设备的快速互联，增加设备只需加载驱动 ，可实现不同厂家、不同设备的无缝接入。

　　6. 平台可管理性

　　视频监控管理平台要求具备模拟和数字干线(视频通道)管理能力，要求支持干线的复用、干线的的锁定和抢占、干线的最优路由选择和干线的预留。

　　视频监控管理平台要求提供专业的系统配置管理软件，完成全网图像资源的配置和管理，功能包括系统初始化、批量数据导入、配置数据的调整和复杂权限设置。

　　视频监控管理平台要求提供全网一致的维护管理软件，采用图形化界面，基于SNMP协议或私有协议，对平台中的管理控制服务器、流服务器、存储点播服务器、视频编解码器等进行管理，支持设备巡检、远程设置时钟、远程重启、视频源状态查询、设备录像状态查询、设备性能参数查询等功能。

　　视频监控管理平台要求提供全网视频源的视频诊断系统，对系统中所有视频设备进行定时定期诊断并提供报警提示和日志文件，可实现镜头遮挡、黑帧检测、过饱和度检测、弱电平、雪花检测、颜色失真、画面抖动诊断功能。

　　(二)系统拓扑结构

　　华北油田统一视频管理平台采用分布式体系架构和模块化结构设计，组成分布式、多层次的大型数字视频监控系统。系统功能采用模块化设计，在多级组网架构中，不同级别的管理平台可以根据需要进行灵活配置。

　　二级分中心：部署在华油通信公司各通信总站。主要负责所辖范围内二级单位前端系统的接入和管理。一期工程部署霸州、万庄、河间、辛集四个分中心，今后根据需要扩展二连、苏力格、山西、水电、华佳、油建等分中心。

　　目前，华隆服务处、华兴服务处、华苑服务处、华丽服务处的前端系统即将实施，在前端系统项目中没有考虑软件系统的购置。因此，本期工程四个二级分中心必须承担起前端系统的接入和管理。本期四个服务处前端系统的编码器的路数分别为：霸州300路、万庄400路、河间300路，辛集300路。

　　系统基于分布式架构设计，四个二级分中心应分别独立部署，互不影响，任何一个分中心的扩容不会影响其他分中心的正常使用。加之系统功能采用模块化设计搭建，可根据后期需求变化，灵活部署运营。

　　一级监控总中心建于任丘油田通信公司，具体系统部署可在实现二级监控中心功能的基础上增加全网统一的用户认证系统、全网文件索引系统、边界网关、手机移动视频模块、全网一致的视频网管及配置系统等。

　　一级总中心：部署在华油通信公司任丘通信大楼。主要负责多个二级分中心的接入，以及任丘地区各二级单位前端系统的接入，并负责全网的统一管理。具体系统部署可在实现二级监控中心功能的基础上增加全网统一的用户认证系统、视频直播、点播、存储等视频监控必需的管理功能、应用功能和计费功能之外，还可能提供齐全的增值功能如：GIS管理、手机监控、短信告警、全网统一的视频配置网管等功能。
