1)用户功能设计
上述分析结果，在如此庞大的视频存储系统中，需要配置一台图像存储索引系统来对整个存储点播系统做管理。
图像存储索引系统提供数字分布式的存储方案，在系统中，通过图像存储索引系统能够进一步优化图像存储点播设备的存储功能，更合理有效的利用存储资源，为用户提供全网共享的无限存储空间，存储容量和地点均不应受限，分布的视频资源对用户而言要求是统一而完整的，通过历史图像管理系统的任意客户端软件均可看到全网的视频资源，并随时能够进行在线点播和检索查询，可根据需要进行本地备份存储。
图像存储索引系统通过网络对下属的存储点播系统进行资源和调度管理，图像存储点播设备的数量可根据需要灵活配置。
图像存储索引系统结构：
Linux操作系统。
软件模块：
1. 用户权限管理模块
2. 图像资源调度管理模块
3. 网络录像模块
4. 网络点播模块
5. 帧标记模块

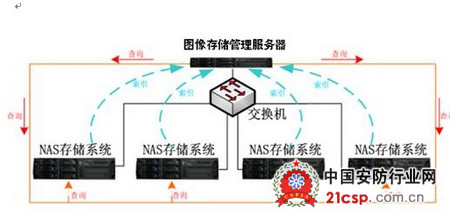

2)系统结构图
3) 系统功能
·图像存储索引系统可实时对下属的存储点播系统进行数据流量的监视与统计，根据统计实时分配数据流的走向，充分利用各图像存储点播设备的资源。
·在发生重大事件时，图像存储点播系统能够将事件视频图像指定转发到相应图像存储点播设备中实现存储。
·图像存储索引系统能够将报警图像存储在特定的图像存储点播系统中。
·分布式存储结构：录像内容可存储在PC客户端、图像存储点播设备、专用存储设备或带硬盘的视频编码器上，用户可通过客户端软件对全网的录像文件进行统一管理。
·支持存储服务器、磁盘阵列、NAS、IPSAN等多种存储方案。
·和图像存储点播设备配合，支持手动录像、自动定时录像、动态感知录像、报警联动录像、视频丢失报警录像、循环录像和报警预录像。
·支持录像按帧加标记，即系统可以在录像时自动或手动为每一个图像帧加标记，从而为视频数据的结构化处理奠定基础。
·支持三种标记方式：A 手动 B 事件关联 C 识别处理
(五)数字矩阵
管理控制系统要求支持指挥中心“数字矩阵”功能，通过网络接收来自平台的图像信息，转发给本地的任意万能解码器，再由万能解码器将数字信号还原为模拟信号，传送给模拟监视器(电视墙)/大屏幕进行显示。本项目要求可通过解码器解码任意厂家、任意编码格式、任意图像尺寸的数字视频。
(六) WEB系统
平台配置一台WEB服务器，WEB服务器接入本地网络，通过本系统，用户利用标准PC中的IE浏览器，输入用户名、密码，即可登录本系统中，访问系统中视频资源，利用IE浏览器同时能够实现云镜控制等功能。
(七) GIS电子地图联动功能
本系统平台提供针对GIS应用的接口，通过GIS来实现对本系统平台视频资源的调用。在应用系统的客户端程序中，本系统提供完整的二次开发SDK来做应用接口。通过二次开发程序的应用接口，可以与现任意品牌的GIS系统做集成。
1.用户功能设计
本系统中视频监控点数多、并且分散。按照常规的以树形结构作为监控点选择方式的应用程序虽然能够满足用户监控需求。但如果将应用程序下发到各个业务处，难免会因为操作存在一定问题。因此本系统中，在提供一套完整的基于C/S结构的应用程序的基础上，用户还可以利用另外一套以GIS方式为应用界面的程序来进行操作。采用GIS方式访问的程序的优点：
1)GIS采用地图显示的界面，摄像机点位在地图中清晰显示，在操作上更直观。
2)GIS应用系统在应用上无需进行系统培训，操作简单，适合广泛应用于各业务处。
3)GIS应用系统可采取B/S或者C/S多种模式，这样，在全网内，仅需要利用任意一台联网的计算机均能查看系统内视频资源。(具有系统统一的权限用户)
在本系统服务器中提供针对GIS应用的接口，通过GIS来实现访问。在应用系统的客户端程序中，本系统提供完整的二次开发SDK来做应用接口。通过二次开发程序的应用接口，可以与现任意一品牌的GIS系统做集成。
2. GIS/GPS与视频联动
在项目中，通过PVG平台的开放性，可实现GPS卫星定位系统与GIS地理信息系统相结合的应用方式。当突发事件时，在GIS系统中不仅可实现视频数据的弹出，还可以叠加GPS等信息，如GPS警务车辆布防位置、CK报警联动等信息。
3. 系统界面效果图
GIS典型应用案例：
用户通过在GIS地图上圈定某一区域，在区域中的摄像机点位图像会以多画面直接显示出来，如下图。这样的应用方式方便用户通过GIS地图实现视频应用。
用户同样可以通过在GIS地图上绘制轨迹线路的方式，实现视频联动应用，如下图所示：
(八) McWill手机视频浏览系统
1. 用户功能设计
手机目前已经成为一种通用的无线智能手持设备。目前已经有相当多的手机终端已经具有了播放视频和播放图像的能力，这就为监控系统扩展到无线应用领域提供了可能。
本系统主要提供指挥服务。当应急情况发生时，领导及决策者一般都不在指挥中心中，通过本套系统能够利用手机为其提供一套实时视频调用的装置，则决策者可以快速了解情况，便于决策。另外，作为现场指挥部的工作人员，通过手机视频的访问，也可以获得相关图像信息，便于提高指挥效率，增加决策手段;
系统要求基于智能手机，可以实现在H.264基础上的视频监控功能及控制信号传送，今后也可以集成像违章图片上传、GPS定位信息上传等多项特别功能。

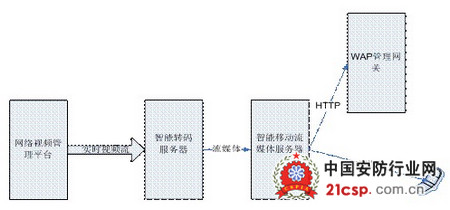

2. 系统结构
3. 系统组成及功能要求
移动视频浏览系统包含智能转码服务器和移动流媒体服务器。
智能转码服务器，通过网络从图像信息管理平台的流服务器取得视频源，并通过TCP协议接收实时的H.264码流，并将其转换成MPEG4 3GPP等手机终端支持的低带宽(CIF、QCIF)码流，发送给智能移动流媒体服务器。单机应可支持60路图像的并行转码。
智能移动流媒体服务器，可管理多台智能转码服务器，接收其发来的流媒体数据，响应移动用户的RTSP请求，并将流媒体分发给移动用户。单机可支持100路并发手机视频码流。
(九)网管系统
视频监视系统具有完善的网络管理及控制功能，可对图像信息系统内部各设备及模块的运行状态进行综合的监视与管理，在必要时对系统数据及配置作及时的修改，如业务配置、用户管理、设备管理、图像切换、云台控制、存储资源管理等。
1.管理控制功能
·对视频切换设备的设置，顺序切换、群切换等功能的设置;
·对监视器数量的设置;
·对工作站数量的设置;
·图像汉字符的设置;
·对各通信接口的设置;
·对用户使用优先级的设置;
·对操作系统做备份;
·工作人员操作记录;
·支持操作人员通过控制键盘等对云台摄像机巡航路线及预置点的设置功能。
2.网管功能
·系统具有完善的网络管理功能，中心网络管理服务器应能通过电子地图方式实时监测各监控中心设备的运行状态信息，可完成自动检测、遥控检测、故障定位、故障报警及远端维护等，出现故障时能够发出声音报警。可以通过管理软件对本系统所有设备参数进行远程配置和集中在线管理。
·能够显示管理本系统单元内网络视频设备的连接拓扑;实时监视各个设备工作状态，发现异常情况按事先设定的事件处理办法自动处理，处理失败的发出告警信息;
·支持前端视频丢失报警;对摄像机编号，回放导航地图进行修改和管理;对各个前端图像编解码器的参数设置，包括：IP设置、端口设置、码流设置、组播组设置、模拟信号(亮度、对比度、色调)宏设置;
·对监控工作站发送的前端云台球机命令流做权限判断后转发;对工作站发送的对硬件解码器命令数据流做权限判断后转发;对全线存储资源和视频数据流(包括实时监控视频流和回放视频流)进行管理;
·操作者使用优先权限设置;
·提供与时钟系统接口服务。网络管理服务器能接收时钟系统所发来的标准时间信号，使本系统的定时设备同步于标准时间信号。
·在传输网络出现故障后，其余监控网络仍能继续使用。
·用户可以远程控制其它节点的模拟矩阵，将模拟图像资源通过模拟干线传送至本地的监视器上，并能使用模拟键盘进行PTZ控制，实现和模拟矩阵系统的联网。
