5 - S D信号地

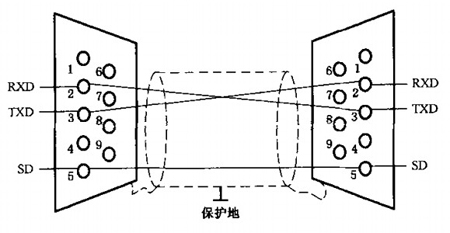

　　图3 DB9连接器接线图

　　如果使用固定螺栓， 螺栓的周边应预留足够的手指间隙空间( 大于1 5 mm) ， 供固定操作之用。如图4所示。

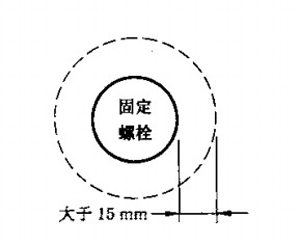

　　图4 预留固定螺栓的周边间隙

　　VS A E与R C T E的连接如图5 所示， 接口的分界点被定位在V S A E和R C T E之间可插拔连接器的信号接口点上。R C T E应安装具有阴接触件和阳外壳的连接器， V S A E应安装具有阳接触件和阴外壳的连接器。连接器可以直接附着在设备上， 也可以利用一根总长度小于1 . 5 m的短电缆加以延伸。

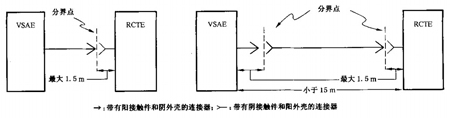

　　图 5 VSAE与RCTE的互连

　　采用其他小型连接器或者接线柱时，应保证采用国际标准器件， 并有可靠电磁屏蔽，依靠螺栓、固定桩或锁紧块牢固连接。

　　7 信号传输与控制
