一、实现功能

　　根据公交客运公司的实际情况，在整个产品设计之初，主要考虑到客户各种使用需求及日后的扩容性。最终实现如下几大功能：

　　1.实现远程实时监控功能：公交客运集团管理人员可以根据需要远程实时了解到运营车辆的一切情况，既可以通过电脑浏览、手机浏览，还可以通过调度中心电视墙浏览等多种方式观看。由于采用创世独有的可靠连接技术、H.264超低码流视频压缩技术、独特的信道动态适配技术，针对3G无线网络设计的准可靠传输纠错，保证在恶劣网络的条件下还可以保障视频流畅传输。

　　2.实现前端存储功能：前端设备配备有大容量硬盘，可以实时存储音视频数据，保证在发生纠纷时及时调出录像资料进行查看，为查明事件真实情况提供强有力的证据。由于采用创世独创的硬盘录像专有存储结构，容错性强，异常断电时数据不会丢失和损坏；内部采用了三级减震结构设计，可以很好延长寿命，提高系统可靠性；支持计划录像、报警联动录像、移动侦测录像等多种录像启动方式；视频流式存储，可以下载或在线流媒体点播任意时间段的视频录像；支持快进、快退、暂停、单帧播放等多种方式的录像回放，方面快速定位到需要查看的位置。

　　3.实现GPS定位功能：根据公交客运的特殊行业需求我们加入了GPS定位功能，可以通过我们的客户端软件实时了解到营运车辆的运行情况，并且对偏离路线、超速、异常停车等可疑行为立即报警，并显示车辆图像。

　　4.可选媒体播放功能：贴近公交客运这个特殊行业我们配备了媒体播放功能，可以选择存储在硬盘中的广告、影片、娱乐节目在车辆行进的过程中实时播放。

　　5.联动报警上传功能：在车辆行驶的过程中一旦发生紧急情况，司机可以通过多种方式触发报警，报警信息实时传输到调度中心，调度中心领导无需到现场就可以在第一时间采取有效措施，通过设备的双向语音功能功能指挥现场。

　　6.预留模拟、数字输入接口：外接车辆行驶仪、传感器等，记录车辆运行状态，以便上级管理部门定期统计。

　　7.定时开关机功能。通过创世客户端软件设置一定的时间点，当时间点达到的时候设备就可以开机或者关机，这样可以防止人为忘记关机，保护车载电瓶。

　　8.支持无线待机功能。通过报警、短信、定时等方式触发设备上下线，可以更好的节约无线网络资费。

　　二、系统结构：

　　整个监控系统采用分布式实施、集中管理的方式实现。即在公交客运公司下属的每辆车上建立相对独立的监控、报警系统，利用3G无线网络为传输介质，将各个独立的子系统接入到公交客运总公司的“CreMedia6.1运营级监控管理平台”中。下文根据系统的前端设备子系统、网络传输系统、管理平台系统三个方面做简单的介绍。

　　公交客运行业应用拓扑图

　　1.前端设备子系统

　　在建设每个公交客运车辆的监控、报警系统时，需要根据现场的实际情况进行个性化的设计。系统的设计主要从下面几个方面：

　　前端设备安装点的选取：尽量安装在乘客不容易接触到的地方。司机座位后、下客门旁座位下、前排座位下、后段阶梯座位下、车尾玻璃旁边、行李仓/行李架等。做好固定措施，一般建议安装时加装防护罩，可以增强防尘、防水雾/冲洗、还可以防止外力破坏前端设备的各类输入输出接头。

　　监控点的选取：在建设监控系统时，要保证车辆内部以及行驶路途中所有画面都可以监控的到，所以要在车门上客区（投币区）、车前路面、车内整体情况（由前往后/由后往前）、车后的路面、下客区分别安装摄像头这样就可以保证全方位监控。

　　乘客流量统计：在我们的3G车载无线硬盘录像机外接设备比如红外对摄，踏板等来统计每一时间的乘客数量上传到公交客运集团的调度中心，方便调度中心调配车辆。

　　简单、实用的报警功能：在我们的3G车载无线硬盘录像机外接紧急报警开关，可以根据报警级别多接几个，安装在司机很容易触碰到的地方，这样在发生紧急情况的时候，司机就可以轻松按下不同的按钮，管理平台接收到报警信息后，立即弹出画面并且进行录像。

　　危险事态控制：我们的3G车载无线硬盘录像机配备断油断电装置，当发生紧急情况时，管理平台可以向终端设备发送断油断电的指令，终端设备在收到指令之后可以执行相应的操作，这样可以避免危险事态的进一步扩大。

　　2.网络传输系统

　　网络视频系统是基于IP网络，利用TCP/IP通信协议进行数据传输。各前端子系统把前端摄像机采集的音视频数据、GPS数据以及报警信息通过3G无线网络实时传输到管理平台上。在网络传输这一块我们创世科技采用了最新技术：通过改造网络通信协议，可以提供稳定可靠的TCP流连接，当视频在Internet上传输时也不会丢包；前端设备和管理平台采用双向连接技术，任何一端都可以主动发起网络连接；采用CHAP认证和DES加密技术，保证各种数据在网络系统中传输的安全性。

　　3.管理平台系统

　　建立在公交客运调度指挥中心的“创世科技CreMedia6.1集中监控管理平台”通过3G无线网络将前端设备各个子系统接入到管理平台中进行同一管理。

　　a.管理平台的主要特点

　　一键式安装：将监控管理平台所需的所有软件：数据库（MySQLServer2000/2005），web服务器（Apache）、监控中心服务器器软件打包到一个安装程序，并且所有配置均有一个安装程序完成，从而大大减少管理人员的工作。

　　支持多级分权管理和优先控制权：各级管理人员根据工作内容的不同划分监控管理权限，另外对访问相同设备的不同用户可以制定不同优先控制权，如云台的控制权限，服务器会自动进行智能调度，高级别用户会优先获得控制权

　　支持大容量：管理平台具备数百万路媒体流并发处理能力，支持多级服务器系统集群、多级互联，实现更大的系统容量，适合于为用户组建全市、全省以及全国的监控网络。

　　管理平台系统采用B/S架构：用户可以在任何一台可以上网地方通过IE对监控系统进行管理，操作简单方便，功能强大。

　　支持多业务：管理平台适用于各行各业的监控业务，具有基本业务、增值业务和定制业务三种业务类型，满足用户的多种行业需求。基本业务比如多媒体业务和系统管理；增值业务比如电子地图；定制业务比如公交车辆调度等等。

　　海量数据检索功能：营运车辆数量庞大，每天记录的资料非常惊人，通过使用创世科技运营级管理平台可以方便快捷的管理上万部车辆，检索这些海量数据

　　管理平台具有极强的扩展能力：创世科技运营级管理平台具有极好的系统扩展能力，即使随着公交客运公司配备车辆的不断增加，也不需要重复投资既可以轻松实现系统的扩容。

　　b.管理平台的扩展功能

　　集中存储服务器

　　对于前端没有存储功能但又需要实时存储音视频数据的网络视频服务器就尤为适用；对于有些行业的重要的录像文件在前端不适和保存的情况也可以通过管理平台下面的存储服务器来存储；在网络带宽有限，不适合远程实时点播、下载音视频文件的情况下，可以通过集中存储功能把录像资料保存到后端集中存储服务器上。

　　GIS服务器

　　为了实时有些行业的特殊需求我们添加了GPS定位功能，通过GIS客户端可以将地理数据转化为相应的位图信息通过地图引擎显示在客户端的地图上面。在电子地图上显示固定监控点、移动监控车辆位置，并且提示告警信息，用户可以纵观监控系统中所有监控摄像机的工作状态，直观、快速查看各个监控现场的地理信息。根据情况，快速切换到相应摄像机的监控区域，为远程指挥提供科学的依据。

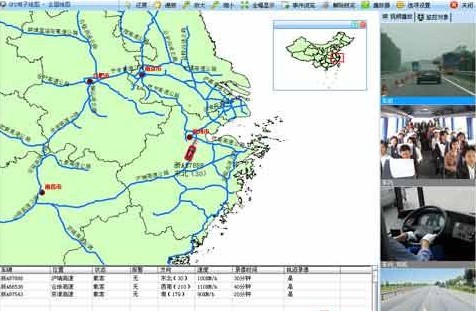

　　创世科技GIS客户端

　　中心管理服务器

　　当面对一个大的系统的时候会有很多的用户和设备，如何管理这些用户和设备呢，就可以通过管理平台下面的中心管理服务器；当有多个客户端需要同时查看某监控点的画面的时候，造成在一条通讯网络线路上数据堵塞，中心管理服务器就可以提供音视频流的转发功能。
