产品概况

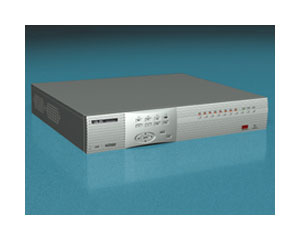

恒生数字S2500网络视频服务器可以对输入的模拟视音频信号,RS485控制信号,报警信号,通过以太网或相应的扩展接口传输进网络,S2500网络视频服务器可以在32k-4M的码率上,实现从Qcif到D1的完整编码方案,与VXS视频转发服务器,客户端软件,M2500系列数字矩阵配合,提供全方位的网络监控系统及大型行业解决方案。
恒生数字S2500网络视频服务器可应用到银行、证券、高速公路、电信电力、大楼大厦、医院、卫星、油田、矿井等场合。
关键技术指标
产品的主要特点:
MPEG4,MPEG2压缩,提供从QCIF到D1(704*576)的多种分辨率支持,码率从32k到4M可调。
所有视频可同时在D1的分辨率下实现25帧全速编码(PAL制式25帧/秒,NTSC制式30帧/秒,帧率可调)
支持以太网,802.11b,单纤双向,PPPOE/ADSL等多种网络接入方式。
同时传送视频、控制信号(异步串口数据RS232/485)和语音信号。
本地视音频分别提供一路BNC输出,可供调试及视音频对讲使用。
可通过ARP协议、串口进行系统基本设置,通过网络管理端进行具体设置。
单路产品支持视频输入2选1和轮询。
具备外部电压量报警输入和报警输出。
支持DNS,DHCP支持动态IP,支持在NAT环境中应用。
支持通过时间服务器同步时间。
上电自动开机。
可选的IDE硬盘支持,可以直接定购支持本地存储的型号或者通过增加扩展卡升级。
支持通过VXS网络视频服务器实现中央储存。
系统信息:
主处理器:采用Motorola的工业级POWERPC专业嵌入式处理器,工作温度可达105度。
操作系统:最具稳定特性的嵌入式操作系统RTOS。
操作界面:图形化菜单操作界面(OSD菜单)。
控制方式:面板操作、遥控器操作、PS/2键盘控制、网络接入控制、RS232接入控制。
视频:
压缩标准:MPEG-4、MPEG-2标准。
记录速度:PAL每路1—25帧/秒可调,NTSC每路1—30帧/秒可调。
码流范围:32K—4000K。
视频输入:4路混合视频(NTSC/PAL)BNC(1.0Vp-p,75Ω)。
音频:
压缩标准:G.72X、AC-3等标准可选。
码流范围:8K—384K。
音频输入:4路音频输入200-3000mVp-p,10K。
图像:
分辨率:
D1格式为704*576,3/4D1格式为528*576,2/3D1格式为480*576,
1/2D1格式为352*576,VGA格式为640*480,CIF格式为352*288
QCIF格式为176*144
图象压缩:MPEG-4、MPEG-2。
画质:有三种设置图像画质方法:
1、可变码率(VBR);
2、固定码率(CBR)
3、平均图像画质(MinMaxQ),根据客户需求有多档画质可调。
注:VBR和CBR都是通过设置码率来改变图像画质;MinMaxQ是定下某种画质后,码率会迅速反映画面的运动程度,MinMaxQ这种策略非常适合监控系统的应用。
图像备份:可通过USB接口或网络接口进行备份。
云台控制:
云台及快球控制接口:RS485。
云台及快球控制协议:内置大部分常用品牌云台解码器及快球的控制协议。
加载或升级协议:可动态加载或升级控制协议。
存储功能:
硬盘数量:可选内置1个IDE接口,可挂接2个硬盘。
硬盘空间占用:视频60-1000字节/小时,音频3.6M-172M字节/小时。
备份接口:USB接口、以太网接口。
报警输入/输出:
报警输入:4路电压值输入(报警输入端报警时须提供+5V-+15V直流电压)。
报警输出:多路(至少1路)继电器输出(输出常开/常闭触点输出)。
网络接口:
网络接口:RJ45座,10M/100M自适应以太网接口。
串行接口:RS232接口,采用RJ45座。
光纤通讯接口:单纤单向光纤接口,单纤双向光纤接口,1~2个。
电源和功耗:
电源要求:直流电压输入供电(外接线性稳压变压器),支持上电自动开机,无需开关。
电源功耗:150WMAX。
电源标准:ATX。
物理参数:
外型尺寸:标准工业机箱,长160*宽140*高39(单位:mm)。
重量(不含硬盘):2.8KG。
设备颜色:黑色、蓝色、银灰色。
安装方式:台式安装或者机架安装,并且适合室外环境。
存储/使用环境:
使用温度:0°C—55°C。
使用湿度:20%—93%。
存储温度:-40°C—55°C。
存储湿度:20%—93%。
大气压:86kpa—106kpa。
附件:
标准附件:遥控器、机架固定配件、说明书、光盘等(以实物为准)。
可选附件:光纤通讯接口板、E1通讯接口板、802.11b无线通讯接口板等。
