产品介绍
◎存储模块故障报警功能
◎存储模块热备份控制功能
◎机架式模块化安装方式
◎机架式统一综合管理功能
◎视频输入支持BNC与排线两种结构,存储与控制系统无缝连接
◎大容量/高品质图像存储功能
◎支持非工作硬盘休眠功能
◎图像水印加密功能
◎集中管理软件平台
◎短信报警及网管功能
◎日志管理功能
◎电子地图功能
◎支持“虚拟中心"技术
◎单/联网系统网管功能
产品特点
◎所有联网设备统一编码
◎支持前端光纤信号输入
◎支持光纤信号级联输出
◎支持远程网络信号解码输入
◎支持本地信号网络编码输出
◎视频自动增益和丢失检测
◎网络视频浏览和控制功能
◎液晶面板显示及设置功能
◎超强的兼容能力,与多种品牌矩阵联网互控
◎支持内置双CPU热备份功能
◎支持内置双电源热备份功能
◎系统模块化设计
◎模块支持热插拔功能
◎单机箱128路视音频总线输出,超大容量设计

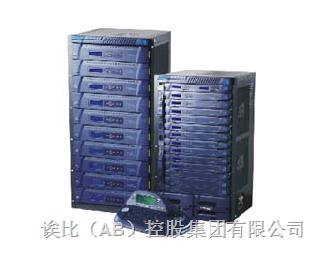

ABDMS存储控制系统是一种集视音频录像存储、视音频输入输出切换控制、以太网传输以及辅助功能控制于一体全功能型系统。系统采用机架式统一综合管理,是集控制、存储、传输、系统管理、双机热备份等为一体的模块化、高集成度的产品,完美解决了传统DVR在多台使用的情况下无系统管理,系统故障时不能自动启动备份设备的问题,真正实现可靠的24小时不间断录像的功能。
系统管理软件平台
※系统内置WEBSERVER,提供以太网视音频传输和控制功能,并对整个联网系统内的设备进行统一设置管理
※实现对各存储模块的参数设置。
※联网系统内所有设备统一编码,切换控制一步到位
※支持电子地图功能
※具有多用户设置功能,每个用户可设置不同的用户组及权限,满足实际操作的不同需求
※具有用户登录、报警信息等显示功能,
※具有日志管理功能,可以记录各种操作信息,报警信息等
※各功能模块区及电子地图区均可自行设置其大小以及打开与关闭
大容量、高品质图像存储功能
※系统支持音视频同步全实时存储/回放和网络视频服务,支持CIF、2CIF和D1高清晰分辨率。
※存储器支持非工作盘休眠功能
※单模块最多可提供16路视音频存储
※单机架提供160路以上视音频存储或备份
※单系统提供4096路以上视音频存储或备份
视频信号无缝连接
※视频输入支持BNC与视频排线两种接口方式,存储模块与控制模块可与AB光端机直接通过视频排线连接,实现中心系统视频的无缝连接,减少了视频线缆连接带来的麻烦和视频分配带来的信号损耗。
存储模块热备份控制功能
※当数据管理器监测到存储模块工作异常时,管理器立即向系统管理平台提示报警并以手机短信的方式告之管理人员。同时内部热备份控制模块立即向矩阵控制系统发出指令,将异常存储模块对应矩阵控制系统上的输出信号切换到备用存储模块上同时开启备用存储模块保持持续录像。
控制键盘单键录像、回放功能
※可实现在任意监视器上,通过单键对当前图像进行录像或对已录图像进行回放
※控制键盘可直接实现对录像资料快进、慢放等功能
网络功能
※矩阵系统之间可通过标准的TCP/IP协议组成任意的拓朴结构网络,实现上千个分级,上万个分支节点进行统一管理
※系统可选H.264解码输入模块,接收以太网H.264编码器或网络高速球的的数据码流,转换为模拟视音频信号,参与控制和切换:同时将远程控制数据发送到前端编码器,用于前端设备控制
※系统可选H.264编码输出模块,将本地视音频信号压缩编码,通过以太网发送给远端H.264解码器或PC终端电脑
※具有系统模块远程维护功能,远程管理各种模块状态和参数,提供系统告警输出
※内置以太网键盘控制接口,可连接多台网络键盘,支持多用户操作
存储图像水印加密功能
※系统支持存储文件加密和图像水印技术,防止篡改数据;可将文件转换为媒体播放器支持的格式。
系统超强兼容能力
※系统具有超强的兼容能力,内置通讯模块,具备与MAX、PELCO等多种不同品牌矩阵系统之间的联网互控功能。
技术规格
支持内置双CPU/双电源热备份功能
※采用电信级设计,单机内置双电源热备份、双CPU热备份功能。
※CPU模块具有USB接口,支持设置数据下载,上传,系统升级等功能
支持前面板插拨功能
※系统模块前面板带有助拨器,内部具有导向定位柱,支持从前面板插拨模块,插拨平滑,维护时连接视频线的背板不需变动,方便设备的安装调试及维护.
视频丢失检测自动增益控制功能
※具备自动增益AGC调节功能,视频输入0.5-2VP-P范围内时自动调节为1.0VP-P
※自动循环检测视频信号,当检测到视频信号丢失时,发送数据至系统CPU,用于联动打印报警信息。
虚拟中心
※整个联网系统可通过系统中心进行集中统一设置,并可将设置信息通过USB口拷贝出来,当整个联网系统中心遭到破坏时,可将此信息直接输入到联网系统中任意一台主机上,或通过管理软件直接将系统内的任一台主机设为系统中心,此主机立即成为新的系统中心,控制整个系统的正常运行
光纤输入、输出功能
※系统支持前端视频信号通过光纤发送模块接入系统的光纤输入模块,实现远端视频信号、报警信号的接入和控制数据的反传。
※系统支持内置光纤信号级联输出模块功能,实现4/8/16路单/双向视频、RS232/RS422/RS485数据、10/100M、1000M以太网等信号的传输。
面板实时显示功能
※每一模块具备液晶面板实时显示操作状态,可查询和设置模块设定的各种参数,改变工作模式。
控制系统超大容量设计
※单系统最多可达4096个输入到512个输出
※单个机容量可达416路输入或128路输出
※多系统连接可达50万路
系统管理功能
※系统内置机架模块板负责整个系统的状态管理,监视内置双电源模块、双风扇模块、双CPU中央处理器模块、视频输入输出模块、报警接口模块、控制码模块等的工作状态,并通过通讯端口向网管软件报告系统状态,同时可以通过指令打开或关闭每个功能模块。
控制系统多种功能模块化设计
※系统配置非常灵活,包括:
双CPU中央处理单元模块
双电源模块、双风扇模块
光纤级联模块、光纤输入模块
网络编码输入模块、网络解码输入模块
网络编码输出模块、网络解码输出模块
存储模块、控制码模块
报警输入模块、辅助开关模块
视频输入模块、视频输出模块
音频输入模块、音频输出模块
总线扩展模块
其它功能
※系统支持短信报警和网管功能,设备管理员和系统网管平台可实时接收系统各种报警信息和模块工作状态。
※具有中英文字符叠加功能。
※内置风扇模块可根据机架环境温度自动控制散热风扇的数量和转速。
※具有静电保护和抗感应电流冲击能力。
