(一)周界报警系统

　　1.系统概述

　　周界报警系统担负机场周界安全的防范，对翻越和破坏围界的行为及时发出警报。机场周界是偷越者需要穿越的第一道防线。在机场周围建立高大的护栏和围网与外界隔离，并采用敏感电缆布防，并结合与视频、音频监控系统的联动，完全可以被及时发现和制止偷越者。

　　2.方案设计简介

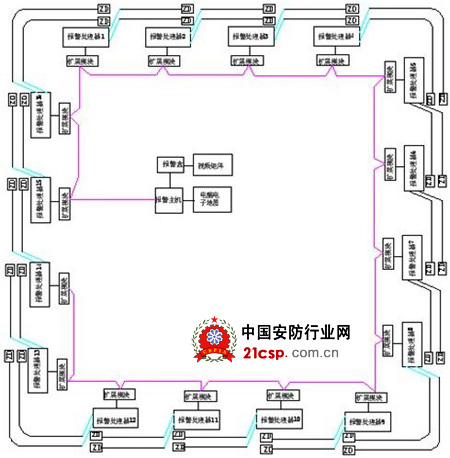

　　在周界处安装N套泄漏电缆探测器， 每套泄露电缆探测器最远可以保护100米长的周界。具体连接保护方法如图1。

　　图一

　　每一套泄露电缆探测器由一台报警处理器、两段各5米非泄漏电缆(图1中的绿颜色线表示)、两段各100米泄漏电缆和两只终端器(图1中用ZD表示)组成。在具体的安装过程时，上一防区的泄漏电缆和下一防区的泄漏电缆之间可以无缝隙的敷设，这样可以保证整个围界的防护没有盲区。

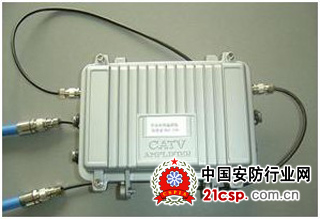

　　每一台报警处理器有2个连接非泄漏电缆的端口、2个交流220V电源输入输出端口、1个报警输出常闭/常开干触点。报警处理器具有防水、防电磁辐射的特点，在安装时可以装入防雨防尘盒中，也可以直接埋入地下。报警处理器图片如图2。

　　图二

　　非泄漏电缆是普通的同轴电缆线，工作时不向外发射电磁场，只是起连接报警处理器和泄漏电缆的作用。非泄漏电缆跟报警处理器和泄漏电缆的连接处要做防水、防尘和防腐蚀处理。

　　泄漏电缆是特殊制作的一种同轴电缆，它在工作时，其中一根要向周围的空间发射电磁场，另一根要接收电磁场。两根泄漏电缆要基本平行的埋入地下，两根泄漏电缆之间的距离在1.5米左右，具体距离要视现场情况而定，两根电缆的埋地深度在5公分至15公分之间，具体埋地深度也要视现场情况而定。泄漏电缆可以直接埋入地下，也可以穿入PVC管后埋入地下，但是不能穿入钢管后埋地，否则会影响探测效果。

　　每根泄漏电缆的末端都配有匹配电阻(75欧姆)，终端器具有防水防尘和防腐蚀功能，可以直接埋入地下。

　　扩展模块是带有地址编码的总线型报警信号采集和传输设备，每一台报警处理器连接一只扩展模块，当有人非法穿越泄漏电缆的防范范围时，报警处理器经过分析处理后，发出报警信号，同时报警输出常闭触点闭合，常闭触点连接扩展模块的输入端，扩展模块采集到这个开关量信号后，就把报警信息通过RS485总线(系统连接图中用红线表示)传送到监控中心的报警主机。

　　报警主机安装在监控中心，接收各个扩展模块传送过来的防区报警信号，报警主机连接PC机电脑后，可以及时地把报警信息传送到电脑，用于电子地图显示或打印存储等功能，报警主机还可以连接24路报警盒，用于联动视频监控的矩阵主机，或者连接声光报警器进行报警提示。
