(1)系统性能参数

　　·目标速度：人在0.1-6米/秒。

　　·探测范围：从两根泄露电缆中心计算，一般情况下形成高0.5米，宽1.5米的圆柱形探测区域，也可以根据具体情况，调大或调小圆柱形探测区域。

　　·探测距离：单个报警处理单元探测长度不大于100米，不小于20米；多个报警处理单元之间可多级联网，最长防护距离达10公里。

　　·透墙能力：具有探测墙外运动目标的能力。此为可选项，可以通过设置使探测器具有此项功能，也可以通过设置使探测器不具备此项功能。

　　·适用环境：能在各种气候和地形条件下应用。

　　·电缆布设方式：双根探测电缆平行布设，当埋入地下时，探测电缆可以直埋，也可以穿管后埋设。

　　·报警输出：RS485或继电器干触点输出。

　　·供电：交流220V。

　　·功耗：8瓦。

　　·隐蔽性：系统的前端设备(包括报警处理器、非泄漏电缆、泄漏电缆、终端器和地址模块)都可以埋地安装，所以隐蔽性非常强。

　　(2)系统特点

　　·探测率高，对入侵目标反应灵敏。

　　·误报率低，对环境因素变化适应能力强，不受气候影响，可排除小动物的干扰。

　　·安装方式灵活，可适应多种地形特点，既可埋在地下，也可安装在围墙、围栏上。

　　·具有自检功能，当受到破坏时，产生入侵报警。

　　·系统性价比高，完全可以替代同类进口产品。

　　(二)视频监控系统

　　1.系统概述

　　机场是航空客运、航空货运、邮政、快件等航空业务的中心，其地理位置重要、规模大、设备齐全、运输生产繁忙，而国际机场不但是对外开放的门户和对外交往的窗口，而且是中国民用航空网络的辐射点甚至辐射中心。特别是911以后，机场的安全就愈加显得重要。

　　2.设计方案简介

　　系统将为机场提供全数字化的闭路电视监控解决方案。实现对机场各重要区域全天24小时监控和录像，保障机场的安全运行。

　　整个机场闭路电视监控系统由前端视频图像采集部分、图像数据传输系统、监控中心控制系统(视频监控管理平台)、显示系统等多个子系统组成。前端设备主要实现视频信号采集。监控中心系统主要实现对来自前端的视频流进行实时显示、存储和回放，并提供系统管理功能。

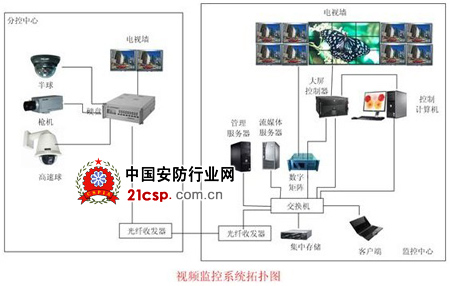

　　图三

　　(1)前端视频图像采集部分

　　前端每个固定摄像机和高速球通过光纤或电缆把模拟信号传到就近的的分控站点上显示。每个分控站配置一台硬盘录像机，硬盘录像机具有1/4/9/16/32/36路实时预览显示、录像。支持1-16路监看，对进来的视频信号、音频信号、报警信号摄像机的控制等信号进行处理，支持远程撤布防，报警联动。如一个分控点如上图所示，模拟信号进入硬盘录像机DVR后，通过键盘和鼠标在显示器上对每一路视频输入进行监看，硬盘录像机具有矩阵输出功能，通过切换可任意选择两路送电视墙上显示，硬盘录像机DVR的RJ45通过光纤收发器可上传至机场监控中心。

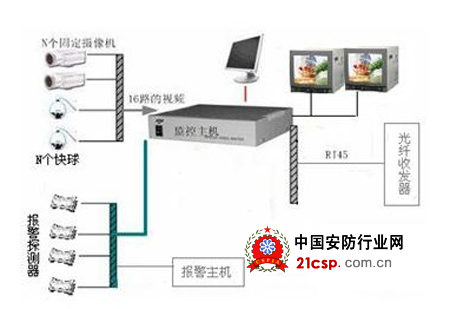

　　图四

　　(2)图像数据传输系统

　　视频信号通过光纤或视频电缆线SYV75-5线缆传输，电源线传输选择RVV2*1.0传输，控制信号线传输选择RVVP2*1.0线缆；某些地方不能采用有线布线方式传输的情况下采用无线传输方式；分控站与机场监控中心通过单模光纤传输。
