二、系统总体设计

　　2.1系统需求分析

　　根据客户需求及现场实际情况，对本项目需求分析如下：

　　1、 建立一套数模结合的监控方案，前端采用红外枪机摄像机+中速球机+红外半球摄象机+宽动态摄象机;

　　2、 传输方式采用视频线直接将前端数据接入中心进行存储、解码;

　　3、 采用网络硬盘录像机进行集中存储;

　　4、 中心机房布置电视墙服务器控制解码上墙;

　　5、 监控中心布置电视墙进行显示控制，采用数字矩阵解码上墙;

　　2.2系统拓扑图

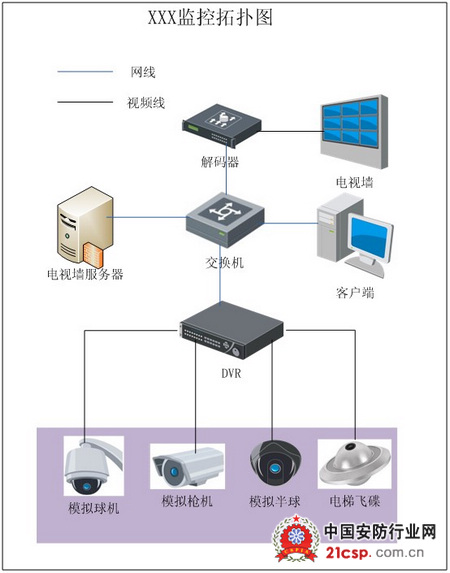

　　图1监控系统拓扑图

　　2.3系统分析

　　2.3.1硬件部分

　　本系统由前端：模拟红外摄像机、中速球机、红外半球摄象机、宽动态摄象机。监控中心：网络硬盘录像机、解码器、电视墙、电视墙服务器(PC主机+控制软件)、客户端等组成。

　　·摄像机

　　根据监控场所的需要，选择模拟红外摄像机、红外半球、模拟中速球机、宽动态摄象机。采用模拟接入。

　　·网络硬盘录像机

　　根据集中存储、集中管理的设计理念，同时前端接入都为模拟摄像机，选择网络硬盘录像机作为编码存储设备。

　　·解码器

　　以硬解码方式将从前端获取的视频码流解码输出至电视墙。部署1台16路解码器。

　　·客户端

　　用于对监控系统的日常操作端，登陆管理服务器，获取相关设备信息，完成预览、控制、回放、接警、处警等操作。

　　2.3.2软件部分

　　软件平台能实现设备管理、图像预览、云镜控制、录像及回放、用户及权限管理、接警处警等功能。

　　2.4系统特点

　　2.4.1成熟可靠

　　采用DVR作为编码存储设备，是该系统的核心设备，经过多年工程项目实践，为目前稳定性最优秀的解决方案之一。它既可帮助用户改造旧有模拟监控系统向数字网络监控系统平滑过渡，又可建造全新的数字网络监控系统。海量数据分布保存在DVR内，该存储策略从根本上减轻用户网络压力，降低用户需要改善网络环境的投资，仅在远程预览回放时才占用网络带宽。DVR压缩录像，录像码流不受网络通断、波动的影响，确保录像文件完整性。

　　2.4.2清晰画质

　　摄像机采用SONY高性能CCD感光芯片，具备高解析度、色彩还原度、饱和度，支持540线及以上超高清画质，保障前端视频源的清晰性。以先进的H.264压缩算法确保监控实时画面、录像画面均最高可达Full D1画质。

　　后端采用海康威视解码器支持输出Full D1画质。

　　因此，从画面采集、压缩编码(网传、存储)、解码上墙整个系统而言，各部分均保证了D1画质，做到了真正地高清晰系统。

　　三、系统详细设计

　　3.1 前端采集部分

　　3.1.1前端摄像机要求

　　前端摄像机是整个安全防范系统的原始信号源，主要负责各个监控点现场视频信号的采集，并将其传输给视频处理设备。监控前端的设计将结合大楼实际监控需要选择合适的产品和技术方法，保障视频监控的效果。

　　作为监控系统的视频源头，摄像机对整套监控系统起着至关重要的作用。对摄像机的基本要求是：图像清晰真实、适应复杂环境、安装调试简便。

　　1、图像真实清晰——摄像机种类很多，其本源是内部核心部件“图像传感器+数字处理芯片”，针对不同的行业有完全不同的优化方案。比如：广播电视系统的图像处理偏艳丽，这是符合观众的视觉需求。相对而言，视频监控系统对图像的要求是真实还原，尤其是图像的色彩应与现场一致，比如：人的肤色、衣着颜色、车辆颜色等。其次，图像清晰度主要取决于图像传感器线数，线数越高，图像解析力越高，能获取更多的图像细节。此外镜头倍数也将影响用户捕获图像的景深，广角取景能获取全景概况，长焦取景能获取人脸面部特征，因此，用户对图像要求与使用场景密切相关。当然，在特殊场景下还需要特殊功能进行匹配，比如：超低照度、逆光等等。

　　2、适应复杂环境——与硬盘录像机、交换机所处环境不同，摄像机一般都置于风吹日晒的环境下，天气变化都会影响摄像机的工作。耐高温、抗雷击、防水防尘等应达到相关指标，摄像机应该能在恶劣环境下正常工作。有些环境下室外摄像机护罩内应该有加热、除湿等装置，防水防尘级别应该达到IP66，内部电路应该具备防浪涌保护设计，抗3000V雷击。

　　3、安装调试简便——摄像机多安装于难以摘取的位置，因此使用过程中的再度调试是较麻烦的，增加维护成本。此外，建议为摄像机由UPS集中供电以保证电源洁净，防止串扰。

　　3.1.2前端摄像机选型

　　红外抢机摄像机：WH-2131-P-IR3

　　主要特性

　　·采用高性能SONY CCD

　　·分辨率高，图像清晰、细腻

　　·低照度，0Lux With IR

　　·支持自动彩转黑功能，实现昼夜监控

　　·符合IP66级防水设计,可靠性高
