4、环保专题图发布：系统通过对污染源在线监测和环境质量监测分析的 数据结果，结合地形图，自动生成各种专题图进行发布。如空气质量专题图、 污染源密度专题图等。

　　5、与在线污染源监控结合：在在GIS上实现污染源数据实时监控、告警，按地理方位数据查询统计报表等功能。

　　3.1.2 基本功能要求

　　系统的主要功能是通过地理信息系统将污染源在线监控的各项数据和实际的地理信息结合起来。同时完成各类专题图的制作管理，实现地理数据与环境业务数据信息的衔接，实现分析、对比、报警等高级查询。提供基于GIS系统的高效、直观、方便的信息系统。该部分主要实现的功能模块有：基础地图 信息管理、图形的显示模块、数据采集模块、专题图的分类和管理模块、综合 分析模块和综合输出系统。环境GIS 地理信息系统主要利用地理空间信息、环境要素(如污染源点位、数据)及其他专题数据、模型数据等，制作各类专题图，并把专题图保存到空间数据库中。综合来说除实现GIS的基本功能外，要面向污染源监控，排污企业及其他环保局业务实现相关功能要求，主要实现功能有：

　　1. GIS基本操作：基本功能；窗口放大、缩小、移动、复位、更新、消 除等；点位查询、信息查询；图形/数据库编辑。提供多种专题图的编辑与管 理操作，包括开窗口、移动窗口、任意放大缩小窗口比例，显示窗口及图形捕 获信息等系列可视化技术功能。

　　2. 企业基本信息：根据用户需要选择不同的企业在界面上显示该企业的 基本信息。

　　3. 企业点定位：在GIS界面上定位一个企业的坐标，可以很直观的在GIS 界上看到一个企业的位置。从GIS界面获得地理坐标，做出企业坐标保存在企业信息表中。

　　4. 设备状态显示：在GIS 界面提供直观显示每台设备的通讯状态。比如红色表示超标、绿色表示正常。黄色表示设备不在线。方便用户对设备状态的快速、直观查询。

　　5. 企业检索：由于企业比较多，需要提供按照关键字的匹配进行模糊查 询。

　　6. 污染源分布：主要用于对锅炉、排污口等污染源分布信息进行显示、查询和统计。比如可按吨位、高度、用途等信息对锅炉分布进行不同的分层显示，每种类别使用不同的符号标志；可按吨位、高度、用途、地区分布等信息进行统计。

　　7. 数据汇总：数据进行汇总，并把汇总数据存入汇总数据库中以备上级采集调用和报表的输出。

　　8. 污染源数据分析：对于企业排放汇总数据(各种污染物排放量、污水 排放量和治理设施运行时间)按指定的时段(年度、月度、周度、日)进行列表和图形方式分析，列表分析将以表格方式给出上述数据，而图形方式通过使用3种图形(直方柱状图、曲线析线图、饼图)直观地给出上述数据。

　　9. 基于GIS的自动监测监控：在环境监测过程中，利用GIS技术对实时 采集的数据进行存储、处理、显示、分析，实现为环境决策提供辅助手段。自 动采集、传输、存储并显示各空气环境质量指数。

　　3.1.3 结构框图

　　环境GIS充分利用现代计算机技术优势，发挥强大的计算统计功能、可视化功能和多媒体展示功能，来管理和利用环境保护信息。其系统结构框图如下：

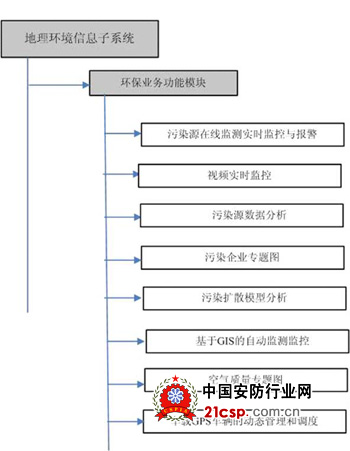

　　本系统内的环境地理信息子系统不仅要实现GIS的基本功能，更要服务于环保行业的具体业务，如污染源区域划分、烟气设备管理、污染源数据显示等，可以说环境地理信息子系统是环保业务的集中体现，其功能框图如下：

　　3.1.4 功能详解
