　　3.2 环境在线监控系统

　　3.2.1 系统简述

　　监控内容主要包括：污染源排放在线监控――烟尘(烟尘、SO2、NOx)、污水( COD、流量、TOC、总磷、氨氮、PH 值)、污染源噪声。 环境质量在线监控――空气质量、地表水、环境噪声。

　　放射源监控系统主要功能：

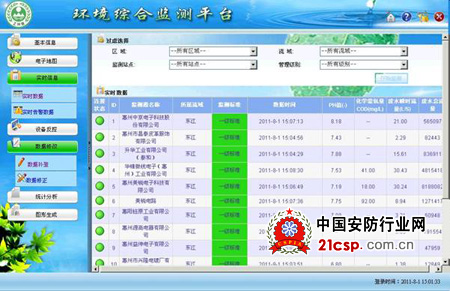

　　实时监控，采用实时数据表格和实时曲线图的形式，监控界面清晰直观， 实时数据刷新频率可以设定。

　　超标告警，告警栏数据实时刷新，产生新的告警有声光提示，可以记录告警的处理方法，并跟踪处理结果。

　　前端设备远程控制，系统应能适应已有的仪器的通讯规约，根据已有通讯规约进行远程控制与参数设置。

　　历史数据查询，可以以时间段、监控区域、监控点位、监控数值为条件，实现组合条件查询，历史数据以数据表格和曲线图、柱状图、饼状图形式输出。

　　数据统计分析，按业务要求对在线监控数据进行统计分析，结果以表格和曲线图、柱状图、饼状图形式输出。 报表输出，按业务要求输出日报表、月报表、年报表。 通信、设备状态监控，实时监控通信链路状态以及前端设备运行状态，便于系统维护。 预留手工录入数据接口，对于暂时没有安装在线设备的监控点，可以实现人工手动输入数据。 环境监控系统的主要管理功能通过客户端管理软件完成，客户端管理软件主要包括对污染源企业、排污口、记录仪、通道、监测数据等基本信息的管理， 对环境质量监测点基本信息的管理，远程控制数据采集终端(记录仪)及设置 记录仪参数，对记录仪监测数据的实时处理与分析，以及使用各种复杂条件绘 制图表和报表，处理排污超标报警等。通过客户端管理软件，可以实时监控各 环境监测点。另外，客户端管理软件提供了友好的软件界面与GIS地理信息平台，使操作过程更加简单方便、使用过程更加活泼有趣。

　　3.2.2 监控系统功能简介

　　(1) 系统登陆 客户端管理软件提供授权的访问方式，以保障系统管理的安全性。授权用户通过账号和密码登录系统，用户的权限由系统管理员分配。例如，管理员级用户可以实现建库、监测、控制及其他高级功能，而一般用户仅可以使用系统管理员分配的功能，如在线监测、打印图表报表等。

　　(2) 系统界面

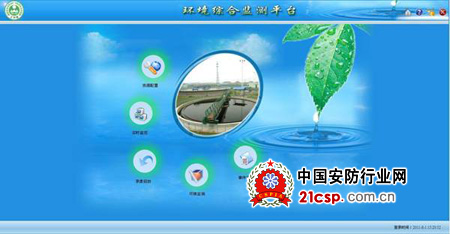

　　客户端管理软件主界面为全新XP风格界面。客户端管理软件所有功能都 可通过在界面右侧选择任务栏目实现，任务栏为可展开/收缩的风格控件，功 能栏目为类Web风格的超级链接。界面中部为GIS 地理信息系统，GIS 的 主要功能通过GIS工具栏实现。

　　界面右侧还有若干窗口显示即时消息、系统报警、快速查看数据等功能。

　　(3) 污染源综合管理 可完成客户端管理软件的主要功能。界面右侧的多级树状视图显示地市、企业、排污口(或监测点)、数据终端(记录仪)、数据通道、具体测量污染 物的逻辑关系，中部显示当前所选对象的详尽信息。界面结构严谨，层次清晰， 操作方便，易学易用。每个地区都有若干个企业，每个企业下可以有若干排污口，每个排污口都至少有一台记录仪对应多个在线仪表，记录仪下每个通道连 接单个在线仪表(或智能仪表)，测量一种或数种污染物数据。污染源综合管 理可以对这些信息进行增加、删除、修改、查询操作，还可以进行针对这些对 象的监测与控制。

　　(4) 企业基本信息管理 企业基本信息管理为污染源在线监测基本信息管理的重要内容，包括企业的新建、编辑及删除等。每个企业下面又可以维护多个排污口信息，包括废水类排口、废气类排口等。

　　(5) 排污口基本信息管理 排污口是数据汇总、排污计算的基本单位，排污口基本信息管理包括排污口的新建、编辑及删除等。对于每个排污口，又可以有一个或多个数据采集终 端同时监测采集多达数千种污染物种类。

　　(6) 记录仪/通道基本信息管理

　　在污染源在线综合管理中，记录仪(即数据采集终端)和通道只是逻辑表 现形式。例如：一个排污口至少安装一个记录仪，每个记录仪下面最多支持8 个通道分别连接最多8 个仪表。对于智能型仪表，可能同时测量多种污染物， 如烟气仪表可同时测量S02、CO、NOX、烟尘浓度、烟道压力、温度、湿度、 流量等，也可以连接在单一通道上。所以，每个记录仪实际上也可以支持多达40种污染物同时测量。

　　(7) 排污标准/报警信息管理 排污口排放标准是进行企业排污超标计算的重要依据，也是排污收费计算的重要参数。对于每个企业的每一个排污口，都可以对每一种监测数据(污染 因子)设置不同的排污标准。

　　排污口报警上下限信息是系统排污超标报警功能的重要依据。对于每个企 业的每一个排污口，都可以对每一种监测数据(污染因子)设置不同的排污超标报警上限和上限。当某一排污口实时测量数据超过预先设置的报警上限，或低于预先设置的报警下限，都将引发系统报警。

　　(8) 监理人员管理

　　客户端管理软件提供对监理人员基本信息的管理。系统管理员在创建若干监理人员基本信息后，可以把辖区内的企业分别指派给相应的监理人员负责， 当企业排污超标或有其他可监测的事故时，系统会以短信的方式及时通知对应 的监理人员，以便作出处理。

　　(9) 查看监测数据

　　可以随时查看实时监测数据与历史监测数据。监测数据的种类包括：

　　(1)污染源废水类、废气类等污染因子；

　　(2)污染源污处设备开机状态、生产线开机状态等

　　(3)在线仪表开机状态；

　　对于实时监测数据，可通过GIS上的快速查看功能查看最近的采样，也 可以通过系统提供的多个接口发送即时采样指令立即获取当前的采样值。对于 历史监测数据，可通过历史数据浏览功能随时查看数据及曲线。可以随时打印 原始测量数据和曲线，或保存曲线为图片文件。

　　(10) 仪表运行状况监测

　　可以按月或按日对所有加入在线监测系统的企业监测点进行检查，及时发 现数据采集中出现的问题，如监测仪表没有工作等，或者因为某些原因造成部分数据丢失，从而最快时间作出反应，例如立即通知监理人员前往现场查看设备运行状况或仪表运行状况，立即启动数据维护功能模块恢复未上传的数据等。

　　(11) 实时监测与控制

　　任何一个获得授权的用户在任一台网内计算机上使用客户端管理软件，都 可以管理和维护整个系统，包括监测与控制指令的实时发送。

　　系统协议提供十几种监测指令，包括记录仪参数的修改、初始化、网络状 态的设置、立即采样数据等。通过这些监控指令，可以实现数据的立即采样、 数据的维护、参数的修改等。通过高级的监控指令，还可以获取和设置记录仪 的运行状态。
