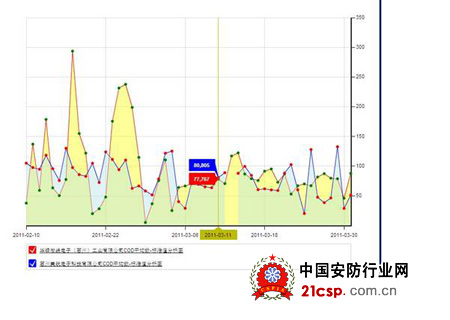

(12) 绘制图表

　　可对单个排污口、单个企业、多个企业的组合、复合条件筛选出的企业组 合等按时间条件(按日、按月、按季、按年、按指定的一段时间等)对每种污 染物同时绘出浓度图、流量图、总量图、汇总图等多种方式，支持比较和数据 统计(最大、最小、平均、方差等)。支持多种图表类型，包括柱图、折线图、 平滑曲线图、饼图、趋势图等以及对应的三维视图方式；支持图表的立即打印 输出，或导出为多种通用图片格式。

　　(13) 报表管理

　　可对单个排污口、单个企业、多个企业的组合、复合条件筛选出的企业组合等按时间条件(按日、按月、按季、按年、按指定的一段时间等)同时对多种污染物生成数十种报表。报表的格式可由用户提供并实现定制。 支持单独或批量打印报表，支持报表导出为Word、Excel、PDF 等通用格式文件。

　　(14) 超标报警

　　可以为每个排污口或监测点的每种污染物指定报警值上限和下限。当在线数据超出报警值范围时，将引发报警。系统同时支持两种形式的报警：

　　系统界面显示黄色“报警”字样，同时GIS上的企业或排污口图标处于闪烁状态； 如果为企业排污口设置了环保负责人，并正确填写了环保负责人 手机号码，则环保负责人可订阅企业排污报警短信信息。当该企 业某排污口排放严重超标时，环保负责人或监理人员会立即接到 短信提示，及时快速进行妥善处理。

　　(15) 数据维护

　　当监控系统计算机系统因断电、病毒、硬件故障等原因造成系统不能正常 工作时，智能数据采集终端自动启动数据备份。当监控系统计算机系统恢复运 行时，监控系统将自动启动数据维护功能，以尝试获取故障期内的所有数据。 另外，监控系统还提供人工数据维护功能，以便随时维护数据的完整性。

　　监控系统提供的多重数据保护机制可确保正常采集到的数据都能传输到各级环境监控系统。

　　(16) 权限管理

　　系统管理员可根据用户的需要为每个用户单独授权，用户在使用分配的账 号登录时将只能使用授权的功能，高度保证多用户时系统的安全性。

　　(17) 日志系统

　　软件系统为每个关键的操作保存系统日志，包括安全性、数据库操作、指 令日志、应用程序日志等。通过查看系统日志，可以得知哪位用户在何时做出 什么关键性操作，也可通过日志发现系统运行时的异常状况，从而为系统诊断 提供重要依据。

　　环境监控系统不仅提供局域网版解决方案，还同时提供Web服务，即Internet信息发布服务。而且，在局域网内也可以配置Web服务。典型的应用如：经过授权的企业级用户通过Internet登录环境局信息发布网站，可以查询本企业的污染排放监测数据。

　　环境监控系统Web Service版使用最新的ASP.Net技术构建，实现表示层与功能层的分离。用户甚至不需安装任何客户端程序，使用Windows Internet Explorer即可实现访问和管理。该版本支持应用程序的实时更新，管理员不必关掉网络服务器或者甚至不用停止应用程序的运行就可以更新应用文件；而且，使用统一的Internet标准(如XML)可以实现不同的系统对接。

　　(18) 远程维护

　　环境监控系统还具有远程维护功能。地级市环保局的环境监控系统可以随时监测各区、县的历史运行状况、数据采集情况以及远程查看系统日志，还提供远程更新服务。

　　远程维护模块提供的典型功能如下：

　　Ø 立即获取辖区各区、县环境监控系统的运行状况；

　　Ø 随时查看所辖区域各监测点的数据采集状况；

　　Ø 发送系统通知到各级管理员用户；

　　Ø 获取现场数据终端的数据采集状况；

　　Ø 直接设置数据终端的常用运行参数以符合需求；

　　Ø 复位监控系统的数据中心模块；

　　Ø 远程控制监控系统重新启动时的运行参数；

　　Ø 远程数据库更新等。

　　3.3 环保综合业务系统

　　3.3.1 建设目标

　　建立污染源与环境质量管理系统，强化环境质量的日常监督管理，实现对污染源与环境质量监测数据的可视化、地图化、智能化管理，实现对污染源、环境质量监测数据与空间地理数据的综合利用和管理。

　　对各类环保数据进行统计、查询、分析，结合GIS系统，对污染源与环境 质量数据进行深度挖掘和利用，通过表格、图形、文档资料等形式予以表现，准确及时地记录和掌握污染源与环境质量情况。

　　污染源与环境质量管理子系统是本次系统建设的主要内容之一，提供给环保系统所有工作人员使用，用户可在GIS地图中选定污染源企业后，从弹出的右键菜单中选择相应的功能选项子菜单，在GIS地图中直接查看企业的相应信 息，在WebGIS中将地图放大到一定比例后，可以看到污染源企业的边界以及 排口(处理设施、工艺尾气装置、锅炉、窑炉、渣场、噪音源、在线监测点、危险化学品存储点、放射源等)的情况，右键点击排口(处理设施、工艺尾气 装置、锅炉、窑炉、渣场、噪音源、在线监测点、危险化学品存储点、放射源 等)，可通过弹出的菜单查看相应信息。

　　污染源管理子系统还将整合开发建设项目管理、排污许可证管理、许可证 管理、台帐管理、排污收费管理等环保局的各个办公业务，提供统一环境业务信息管理功能，作为一个办公平台将数据发布给相关职能部门查看。

　　3.3.2 污染源与环境质量管理系统体系结构

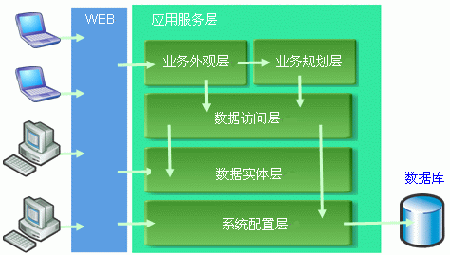

　　业务系统的体系结构采用三层体系结构框架，将整个系统构建在企业内部网环境中，使用WWW方式作为系统的实现基础，用 户使用浏览器(Microsoft IE 5.5或以上版本)作为客户端工具；整个系统基 于.Net研发平台，以ASP.NET(C#)为编程语言，以SQL Server2005为数据库，如下图展示业务系统的体系结构：

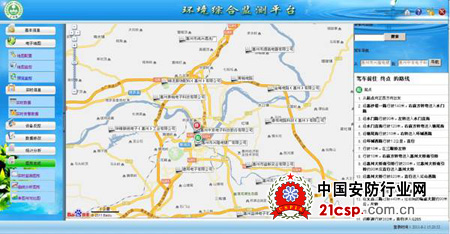

　　下面为我公司为其他环保局开发的基于GIS的环境监测系统的软件界面：

　　系统的实现以GIS为基础，通过统一的菜单模式或子系统划分模式，将环保业务统一管理起来，能够通过地图选取相应的图层，从图层获取相关业务信息，也可以通过菜单进入流程管理页面，用传统的管理方式进行操作。

　　为了使得系统具有更好的统一操作性，系统采用统一数据接口的形式，以 松耦合的模式进行系统设计，可根据局方的使用习惯和对系统布局的要求，按照子系统模式分别进入各个系统。

　　通过优良的设计，在污染源与环境质量管理系统中整合建设项目管理、排污许可证管理、排污收费管理、许可证管理、危险废物管理、污染源与放射源 管理、总量控制等环保局的各个办公业务，提供统一环境业务信息管理功能， 作为一个办公平台将数据发布给相关职能部门查看，从而解决目前环保局运行 的业务系统信息共享困难、流程无法统一等现状。

　　3.3.3 污染源与环境质量管理系统各项环保业务要求

　　新建空气质量、水源地、噪声自动监测管理子系统。方便的导入原有 数据，对现有资源进行整合，能够根据环境管理的需要，方便的生成各种报表等功能。

　　排污申报子系统。排污收费子系统；环境统计子系统；污染源普查子 系统整合国家下发的四个子系统功能的基础下，需要完成将惠州市近五年的基础数据导入。能够直接生成国家软件要求的报表等功能。

　　新建项目审批子系统。建立惠州市建设项目管理子系统，跟踪建设项 目从申报，审批到“三同时”验收的整个过程，同时完成验收的新建 项目需要能够自动转换成污染源数据。

　　许可证管理子系统。建立惠州市许可证管理子系统，提供许可证的新 建，修改，删除和查询功能。
