6.10 兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器。

　　6.11 采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m处应设置甲烷传感器。

　　6.12 井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。

　　6.13 封闭的地面选煤厂机房内上方应设置甲烷传感器。

　　6.14 封闭的带式输送机地面走廊上方宜设置甲烷传感器。

　　6.15 瓦斯抽放泵站甲烷传感器的设置：

　　6.15.1 地面瓦斯抽放泵站内必须在室内设置甲烷传感器。

　　6.15.2 井下临时瓦斯抽放泵站下风侧栅栏外必须设置甲烷传感器。

　　6.15.3 抽放泵输入管路中应设置甲烷传感器。利用瓦斯时，应在输出管路中设置甲烷传感器;不利用瓦斯、采用干式抽放瓦斯设备时，输出管路中也应设置甲烷传感器。

　　7 其他传感器的设置

　　7.1 一氧化碳传感器的设置

　　7.1.1 一氧化碳传感器应垂直悬挂，距顶板(顶梁)不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。

　　7.1.2 开采容易自燃、自燃煤层的采煤工作面必须至少设置一个一氧化碳传感器，地点可设置在上隅角、工作面或工作面回风巷，报警浓度为≥0.0024%CO，如图9所示。

　　图9 采煤工作面一氧化碳传感器的设置

　　7.1.3 带式输送机滚筒下风侧10m~15m处宜设置一氧化碳传感器，报警浓度为0.0024%CO。

　　7.1.4 自然发火观测点、封闭火区防火墙栅栏外宜设置一氧化碳传感器，报警浓度为0.0024%CO。

　　7.1.5 开采容易自燃、自燃煤层的矿井，采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器，报警浓度为0.0024%CO。

　　7.2 风速传感器的设置

　　采区回风巷、一翼回风巷、总回风巷的测风站应设置风速传感器。风速传感器应设置在巷道前后10m内无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点。当风速低于或超过《煤矿安全规程》的规定值时，应发出声、光报警信号。

　　7.3 风压传感器的设置

　　主要通风机的风硐内应设置风压传感器。

　　7.4 瓦斯抽放管路中其他传感器的设置

　　瓦斯抽放泵站的抽放泵输入管路中宜设置流量传感器、温度传感器和压力传感器;利用瓦斯时，应在输出管路中设置流量传感器、温度传感器和压力传感器。防回火安全装置上宜设置压差传感器。

　　7.5 烟雾传感器的设置

　　带式输送机滚筒下风侧10m~15m处应设置烟雾传感器。

　　7.6 温度传感器的设置

　　7.6.1 温度传感器应垂直悬挂，距顶板(顶梁)不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。

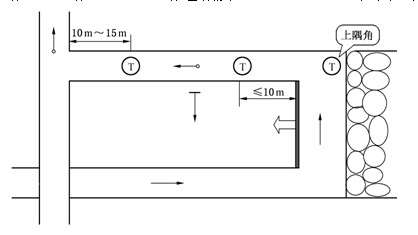

　　7.6.2 开采容易自燃，自燃煤层及地温高的矿井采煤工作面应设置温度传感器。温度传感器的报警值为30℃。如图10所示。

　　图10 采煤工作面温度传感器的设置

　　7.6.3 机电硐室内应设置温度传感器，报警值为34℃。

　　7.7 开关量传感器的设置

　　7.7.1 主要通风机、局部通风机必须设置设备开停传感器。

　　7.7.2 矿井和采区主要进回风巷道中的主要风门必须设置风门开关传感器。当两道风门同时打开时，发出声光报警信号。

　　7.7.3 掘进工作面局部通风机的风筒末端宜设置风筒传感器。

　　7.7.4 为监测被控设备瓦斯超限是否断电，被控开关的负荷侧必须设置馈电传感器。
